nanoCAD BIM ВК

Обучение
в подарок!

Программа позволяет проектировать и моделировать внутренние системы горячего и холодного водоснабжения и канализации, а также водяного пожаротушения с использованием пожарных кранов. В nanoCAD BIM ВК объединены расчетная и графическая части раздела проектирования «Внутренний водопровод и канализация».

от 41 100 ₽

Все цены

Программный nanoCAD BIM ВК включен за № 11133 в Единый реестр российских программ для ЭВМ и БД в информационно-телекоммуникационной сети Интернет

О продукте Возможности Цены

Ещё

Задачи

Автоматические проверки модели на корректность ее построения.

Автоматическое формирование отчетов и спецификаций.

Автоматические расчеты модели и оборудования.

Автоматическая и ручная расстановка оборудования.

Проектирование автоматических систем пожаротушения.

Проектирование систем водоснабжения и канализации.

TDMS Фарватер Web

Преимущества продукта

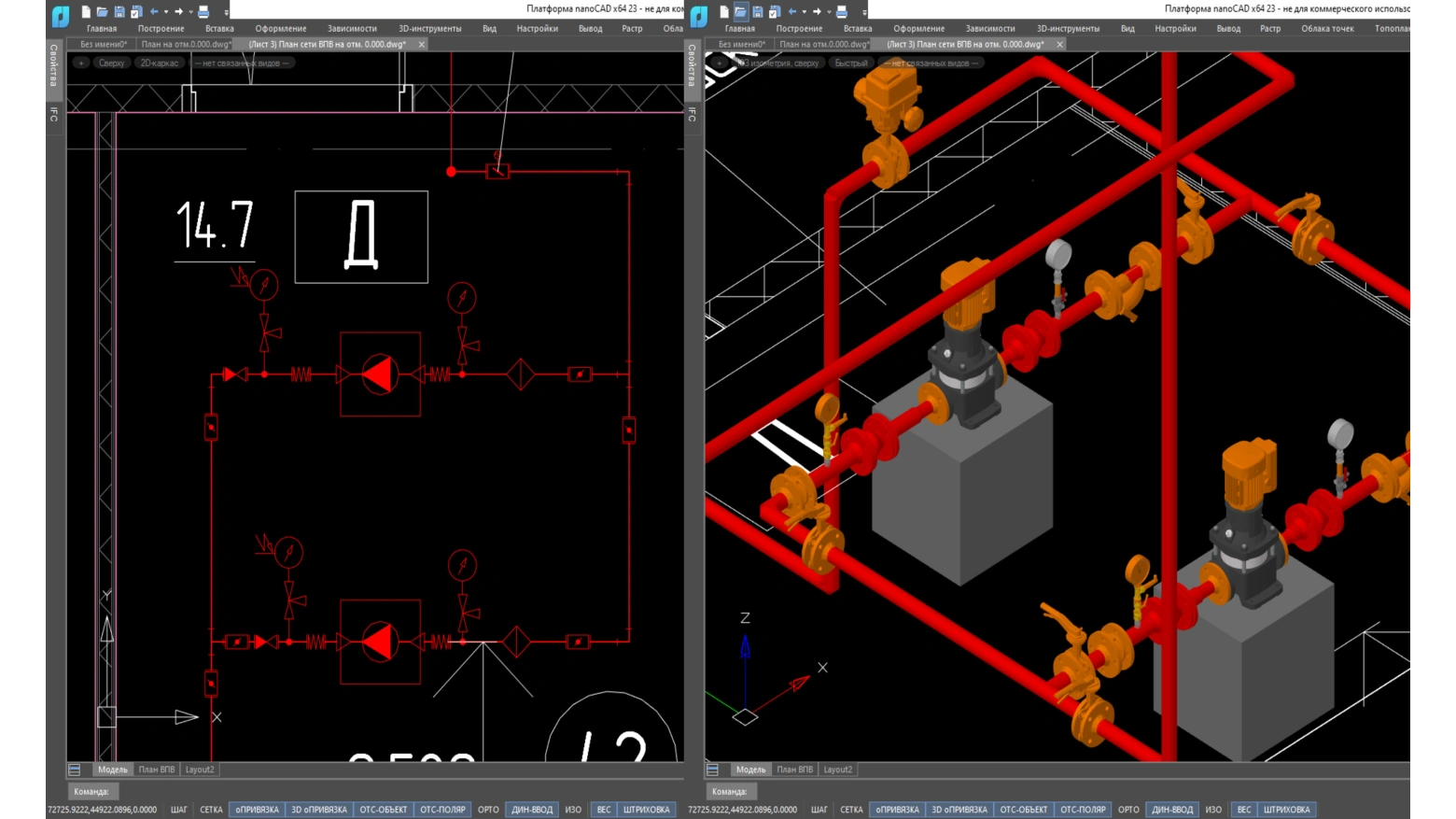

Корректная взаимосвязь 3D-моделей и 2D-чертежей

Функционал программы позволяет автоматически получить корректную 3D-модель по 2D-чертежам, не прибегая к дополнительной ручной доработке модели.

Автоматическое формирование отчетных документов

Формирование широкого перечня проектных документов (планы расположения оборудования и прокладки трубопроводов, аксонометрические схемы, гидравлические отчеты, спецификация и т.д.).

Работа с базами данных производителей оборудования

Базы моделей оборудования включают трубопроводы и фитинги к ним, запорную арматуру, сантехнические приборы, спецоборудование. Все базы открыты для редактирования и пополнения.

Расчет и оформление документации по российским стандартам

Оформление документации по требованиям российских нормативных документов. Строгое соответствие расчетов указаниям СП 30.13330.2020 и СП 485.1311500.2020, автоматический подбор арматуры, приборов, диаметра труб.

Автоматическое формирование отчетных документов

Охват ключевых потребностей по всей необходимой документации проекта, включая планы расположения оборудования, спецификации, структурную схему, отчеты по расчетам, кабельные журналы, табличные документы.

Все возможности продукта: nanoCAD BIM ВК

Группа команд

Группа команд «Высоты»: Изменить высоту – CW_CHANGE_HEIGHT. Позволяет для всех попавших в выбор объектов и трасс задать положительное или отрицательное смещение по высоте относительно текущих значений высот; Изменить высоту трасс – CW_CHANGE_TRACES_HEIGHT. Позволяет для всех попавших в выбор трасс задать положительное или отрицательное смещение по высоте относительно текущих значений в…

Редактирование труб

Работа в 3D-режиме без перехода в 2D при прокладке труб, установке арматуры, соединительных элементов и редактировании соединений.

Фиксация параметров

Осуществима фиксация диаметра веток на распределительных трубопроводах: если в свойствах первого участка выбрать значение «Фиксировать диаметр веток», все последующие участки ветки сохранят заданный размер.

Окно «Мастер соединений»

В Мастере соединений предусмотрена возможность привязывать к базе данных термометры, счетчики и манометры.

Окно Мастер проверок

В окне Мастер проверок предусмотрен раздел Проверки элементов оформления:

наличие шаблона для выноски;
наличие связи выноски с объектом.

Вывод документов

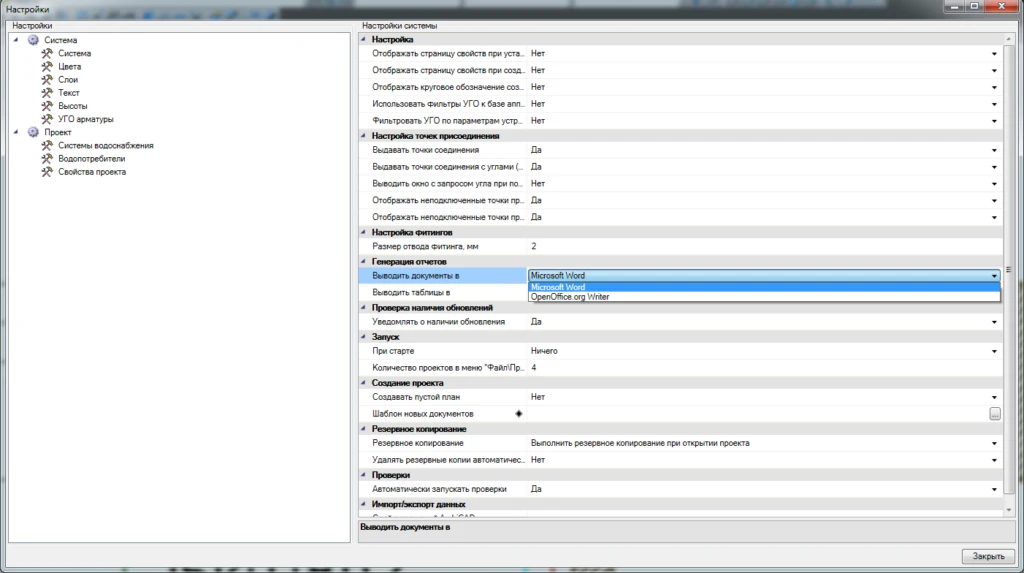

Вывод документов напрямую в файлы DOCX и XLSX. Для генерации документов больше не требуется наличие установленных на ПК офисных приложений. При этом кратно возросла скорость вывода документов.

Передача данных через IFC

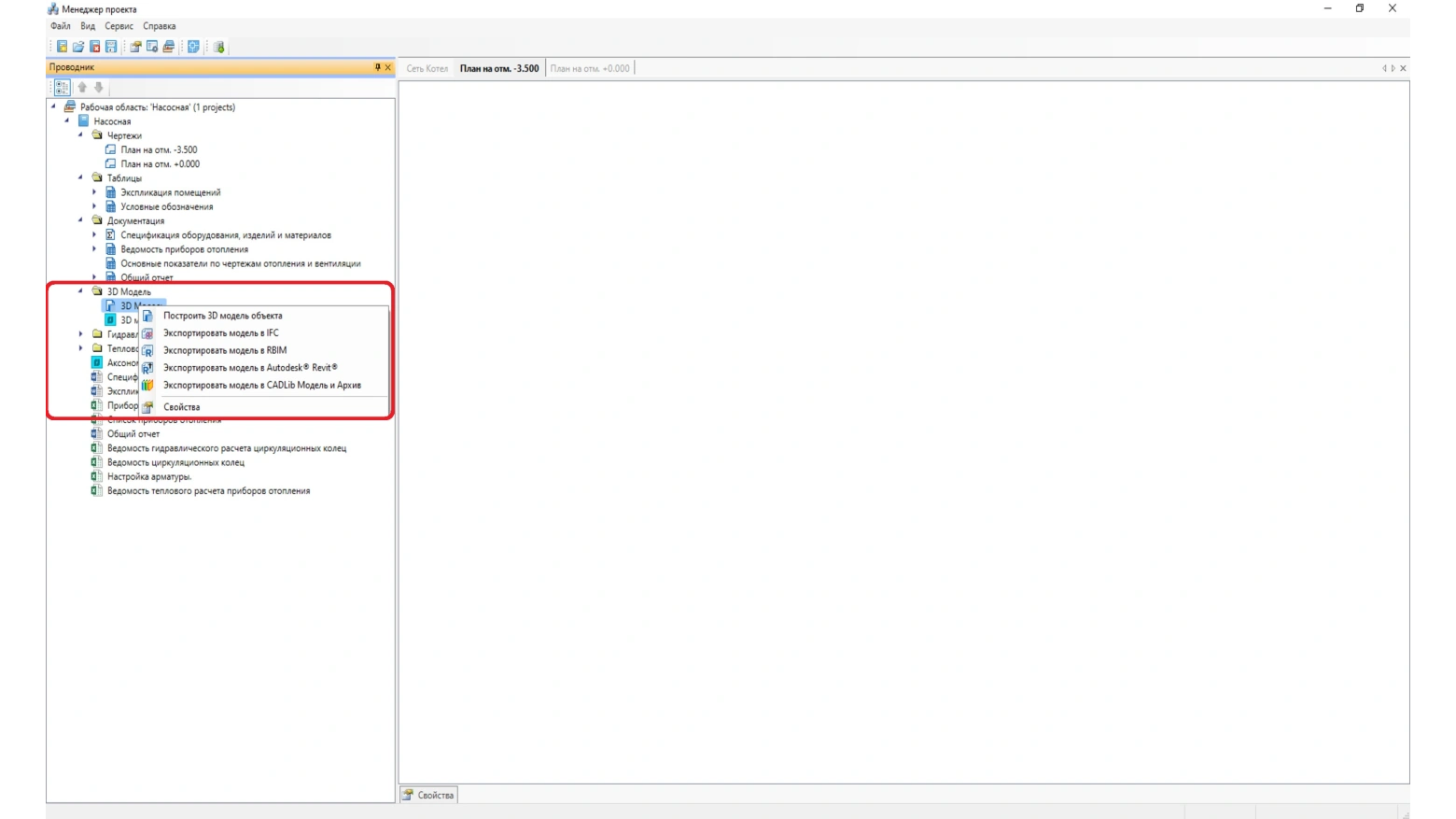

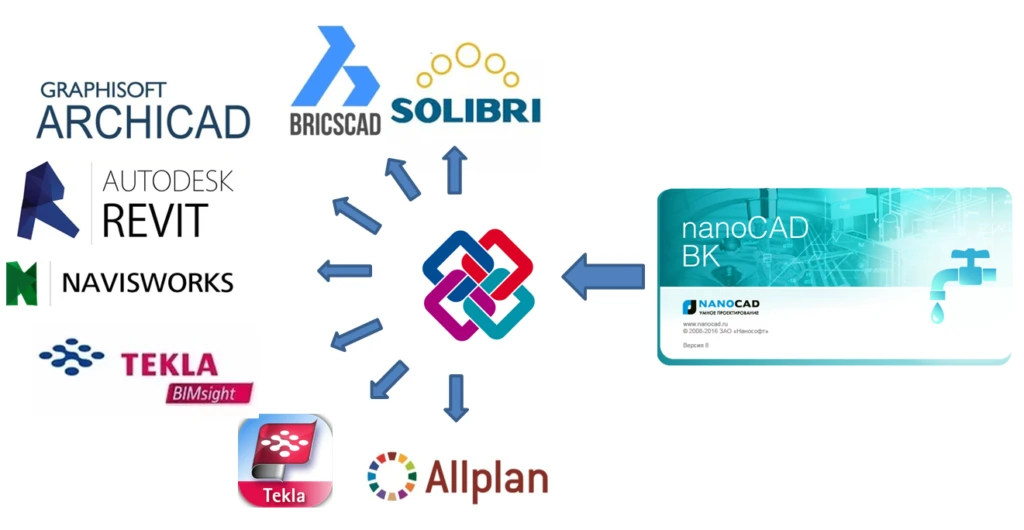

Благодаря реализации экспорта в обменные файлы стандарта IFC, информационные модели инженерных систем, выполненные в программе, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM платформе, будь то ArchiCAD, Revit, Allplan или ещё какая-либо.

Интеграция nanoCAD BIM ВК с программами MS Office и OpenOffice.org

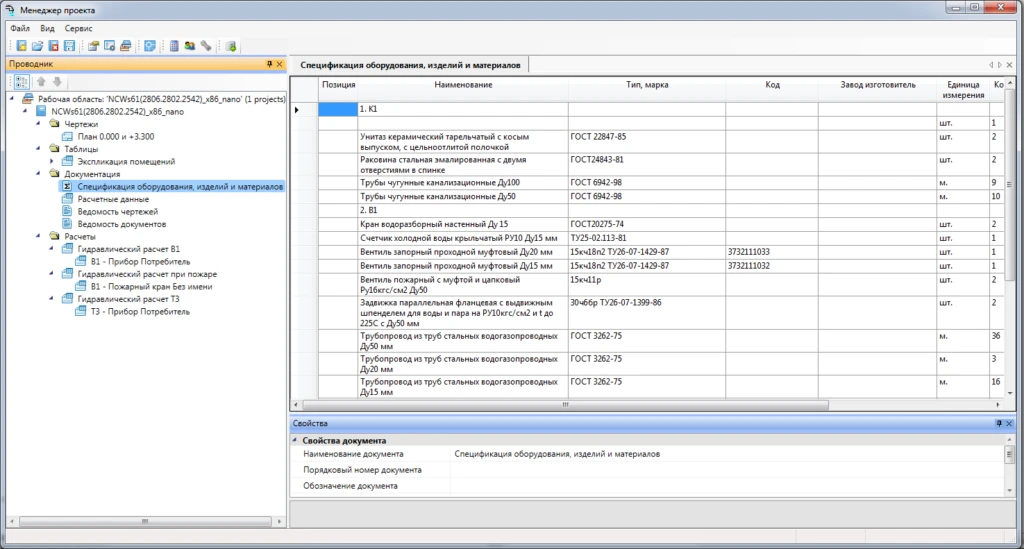

В программе nanoCAD BIM ВК реализована возможность экспортировать табличные данные (спецификацию оборудования, спецификацию систем водоснабжения и канализации, ведомость рабочих чертежей основного комплекта, ведомость ссылочных и прилагаемых документов) в форматы MS Office и OpenOffice.org. Это особенно важно, когда требуется передать таблицы (например, спецификации оборудования для составления см…

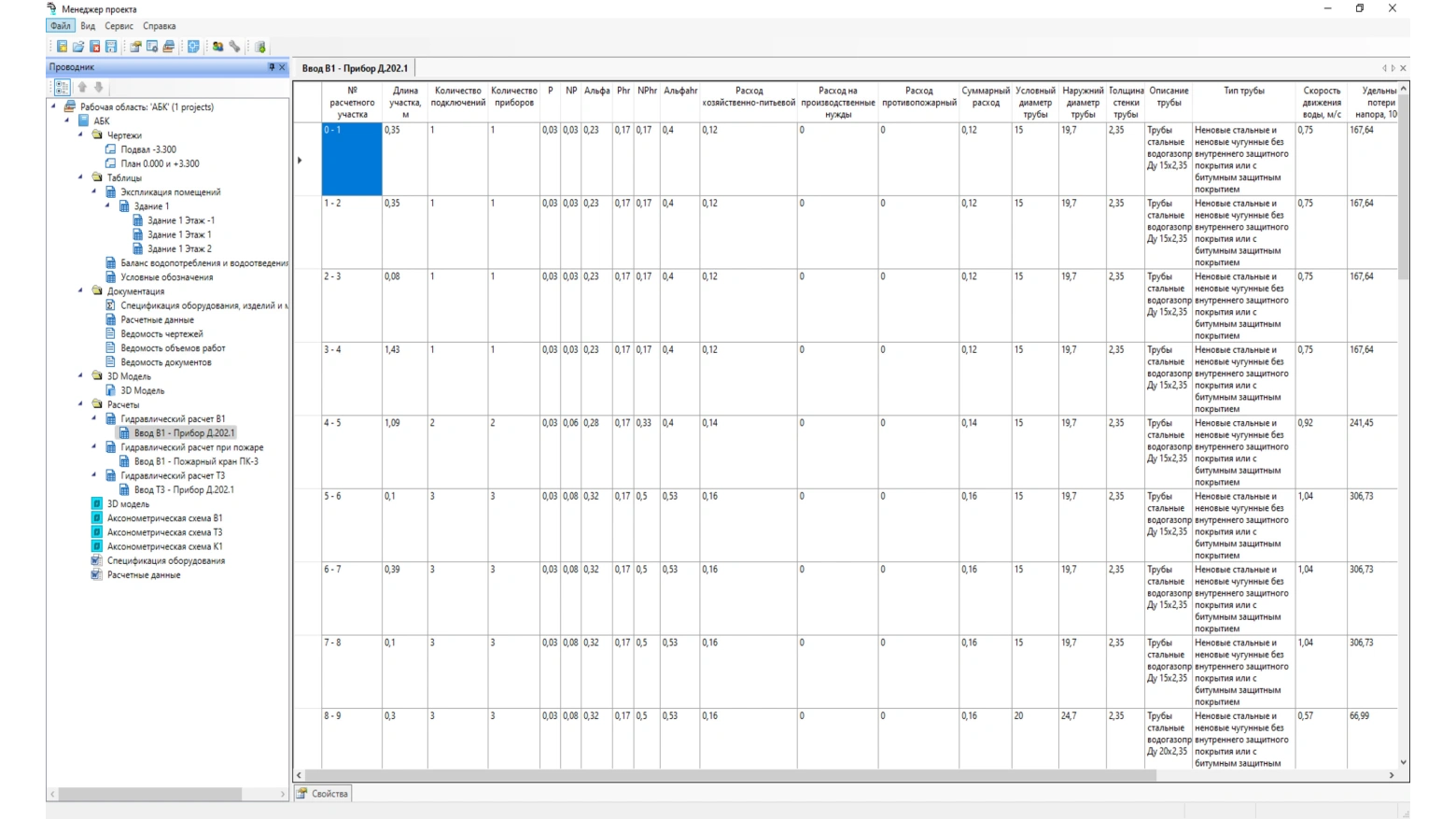

Гидравлический отчет

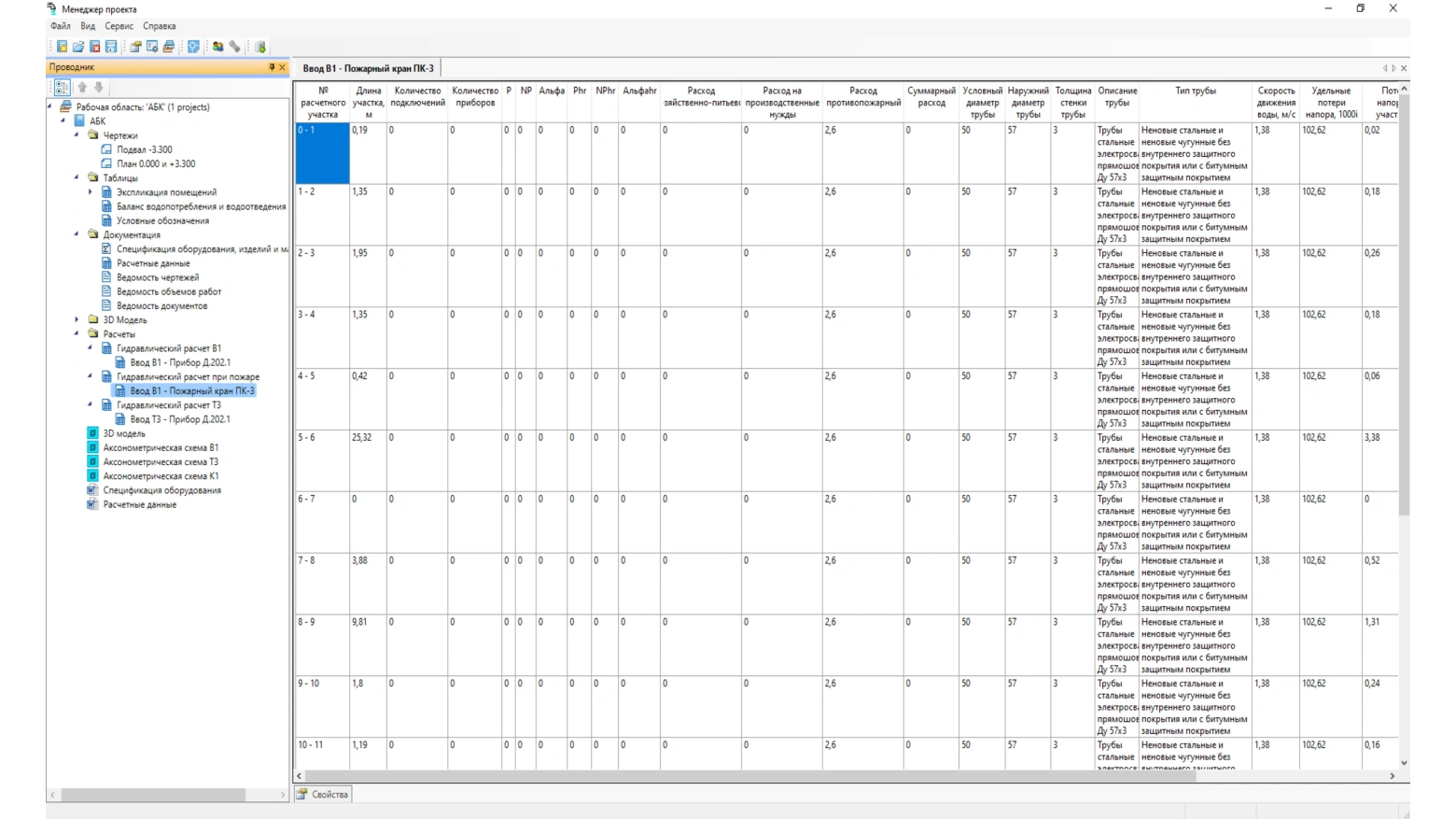

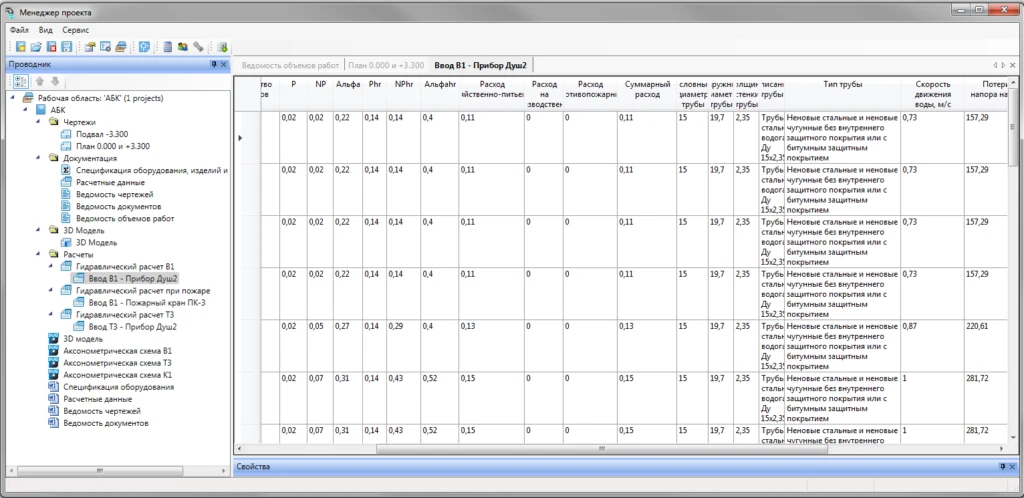

После проведения расчета программа автоматически создает отчеты по водопроводным системам. Эти отчеты можно выгрузить в Excel.

Ведомости чертежей, документов и объемов работ

Ведомости чертежей, документов и объемов работ

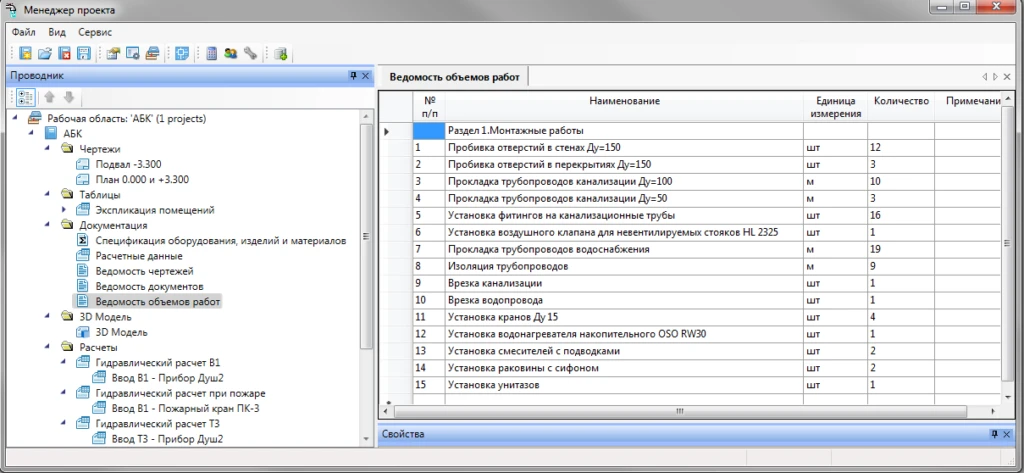

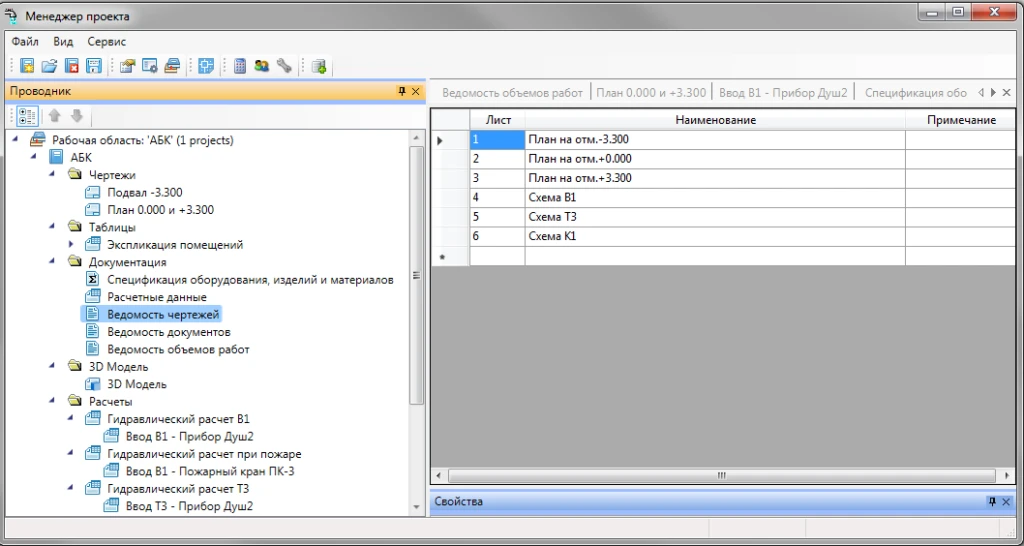

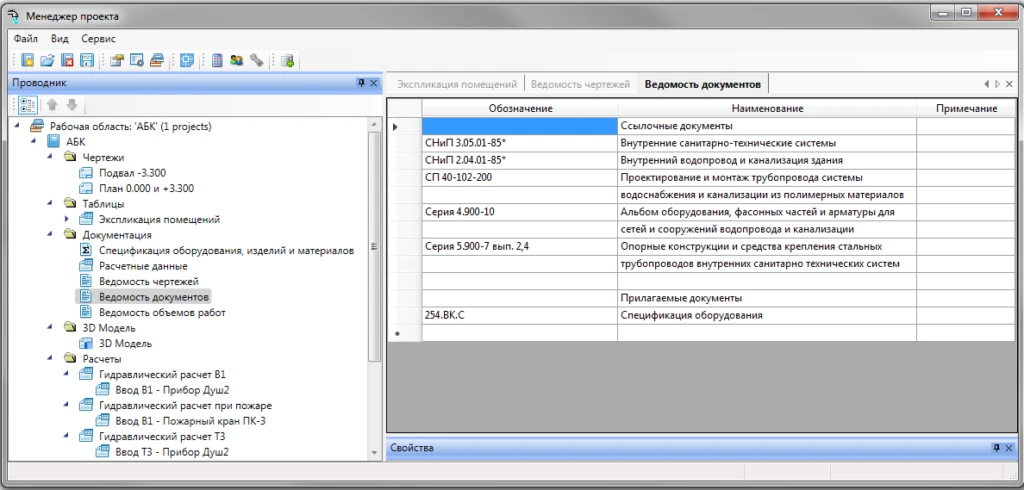

Реализовано получение в полуавтоматическом режиме ведомости рабочих чертежей основного комплекта по ГОСТ 21.101-97; ведомости ссылочных и прилагаемых документов по ГОСТ 21.101-97 и ведомости объемов строительных и монтажных работ по ГОСТ 21.111-84. Эти ведомости можно вывести в Word, Excel или в CAD-систему.

Экспликация помещений

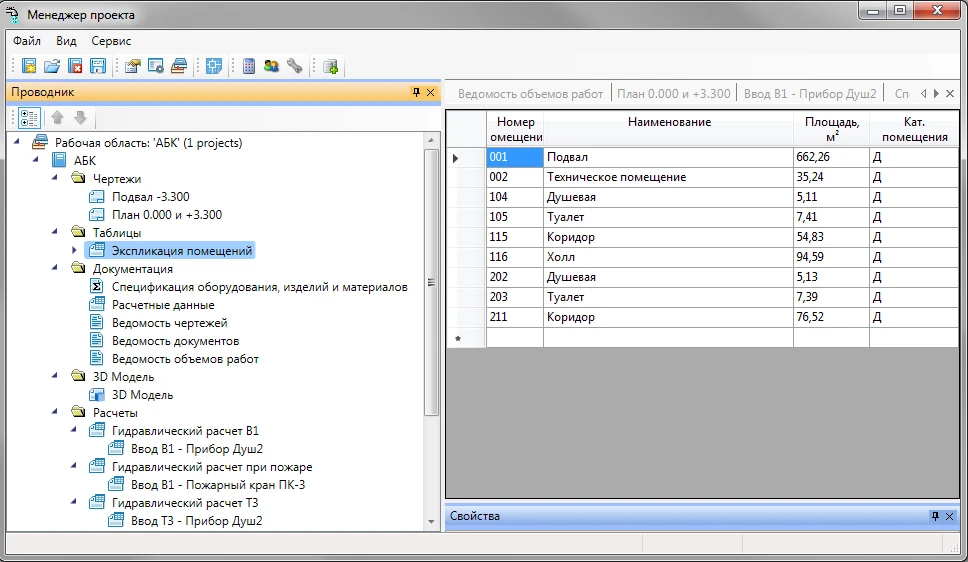

Программа поддерживает возможность получения экспликации помещений и ее вывода в Word, Excel или в CAD-систему.

Согласованность данных

Для согласования данных в nanoCAD BIM ВК используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту nanoCAD BIM ВК. Это позволяет правильно рассчитывать расходы воды и стоков, получать точные спецификации. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем во…

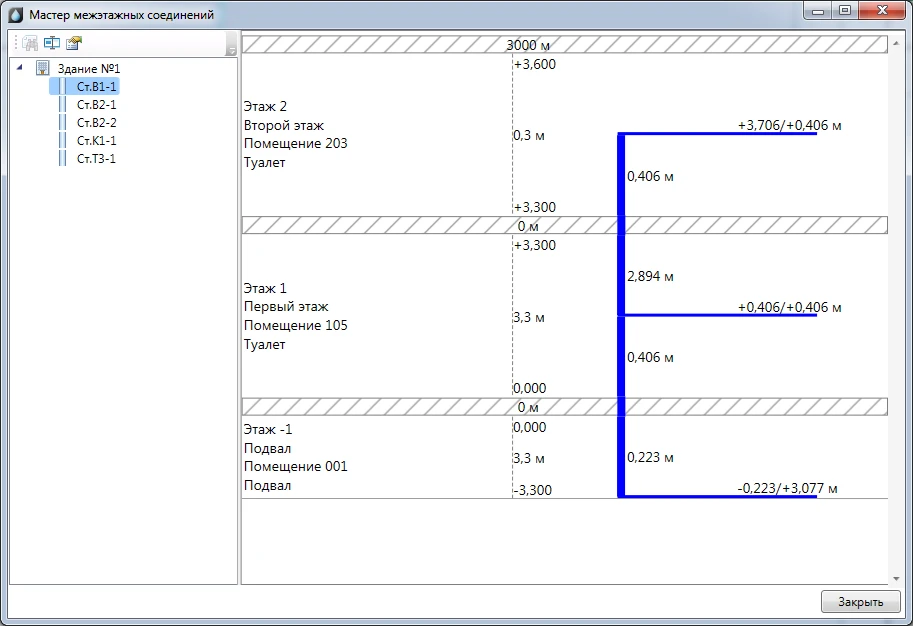

Работа с этажами, помещениями и стояками

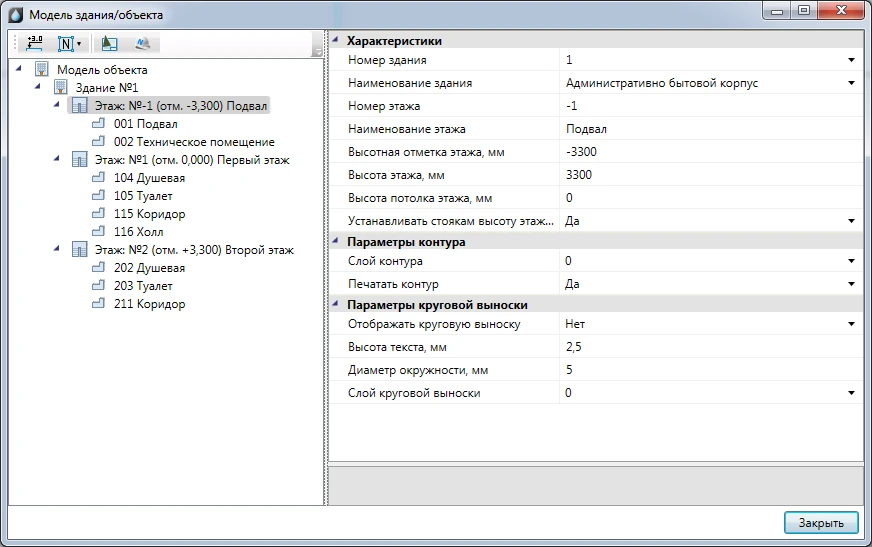

Существует возможность загрузить помещения из ArchiCAD или nanoCAD СПДС. Также инженер может самостоятельно определить контуры помещения как в автоматическом, так и в ручном режиме. Можно автоматически пронумеровать помещения, если это не было сделано ранее. А все характеристики и данные по всем этажам и помещениям выводятся в одном диалоговом окне Модель здания/объекта. Здесь же возможно изме…

Корректное отображение 3D-модели на 2D-чертежах

Получение реальной модели системы за счет сдвига трубы от оси трассы на плане. Таким образом трасса трубопровода отображается на плане в месте, отличном от расположения трубы в реальном пространстве, что позволяет получить более точную трехмерную модель системы и делает более корректными результаты вычислений, спецификации оборудования и аксонометрическую схему.

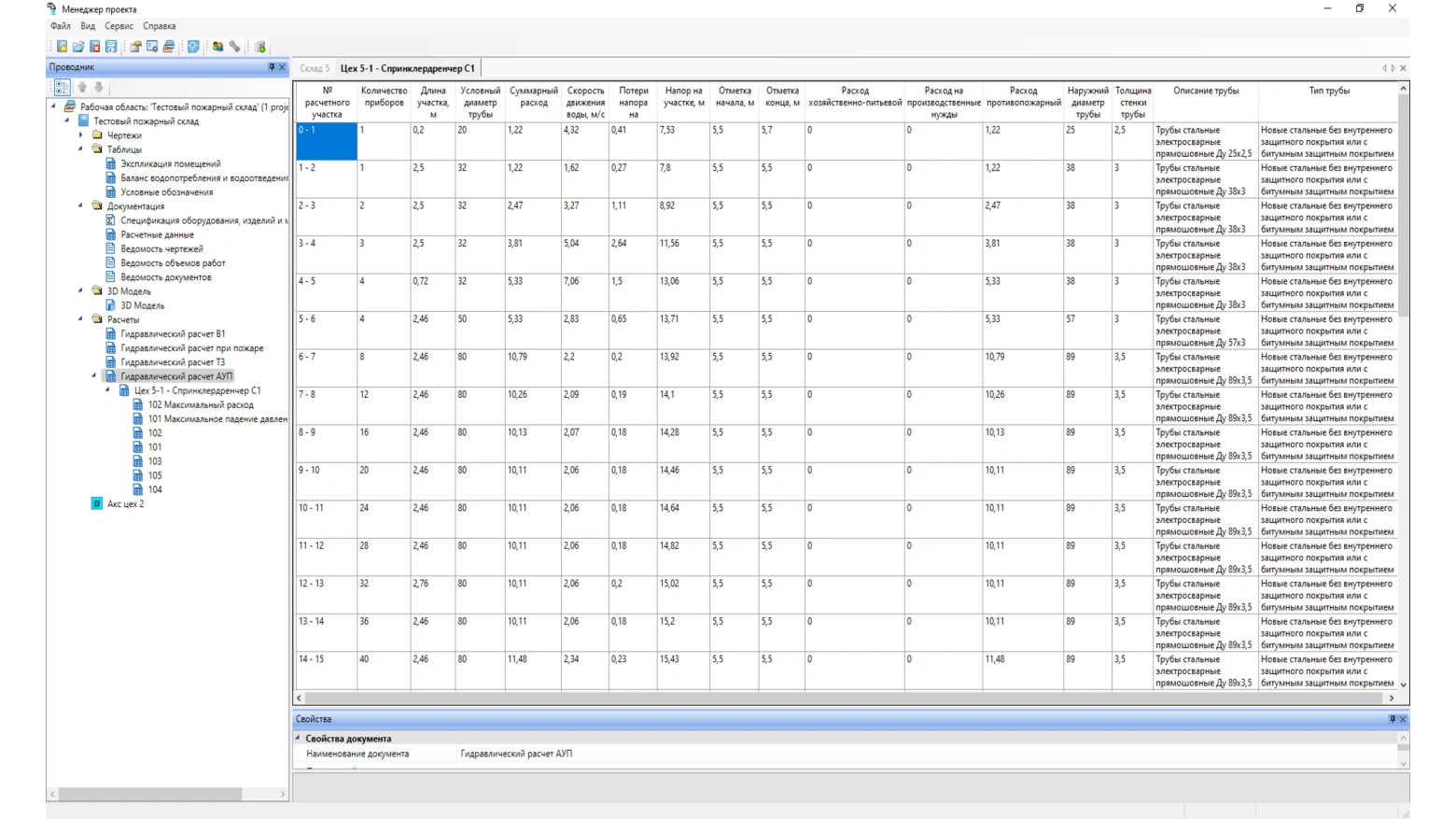

Расчет установки водяного спринклерного и дренчерного пожаротушения

Поддерживается выполнение расчета как по отдельности, так и совмещенного с системой внутреннего противопожарного водопровода согласно СП 485.1311500.2020. Существует возможность настраивать характеристики помещений, характеристики зон пожаротушения, выполнять расчеты тупиковых и кольцевых систем, выводить отчет по спринклерам для каждого помещения.

Расчет противопожарного водопровода

Соответствие требованиям СНиП 2.04.01-85*, СП 30.13330.2012, СП 30.13330.16 и СП 30.13330.2020 как противопожарного водопровода, так и хозяйственно-питьевого с подключенными ПК. Расход воды на пожарные краны определяется по таблице СП 10.13130.2020. Программа самостоятельно подбирает для противопожарного водопровода диаметр и арматуру. Формируется гидравлический отчет.

Гидравлический расчет водоснабжения и канализации

Строгое соответствие требованиям СНиП 2.04.01-85*, СП 30.13330.2012, СП 30.13330.16 и СП 30.13330.2020. При проведении расчета программа просчитывает трехмерную модель систем, вычисляет среднюю скорость воды и гидравлического уклона. На основе этих расчетов осуществляется подбор арматуры, приборов, диаметра труб и формируется отчет по каждой системе.

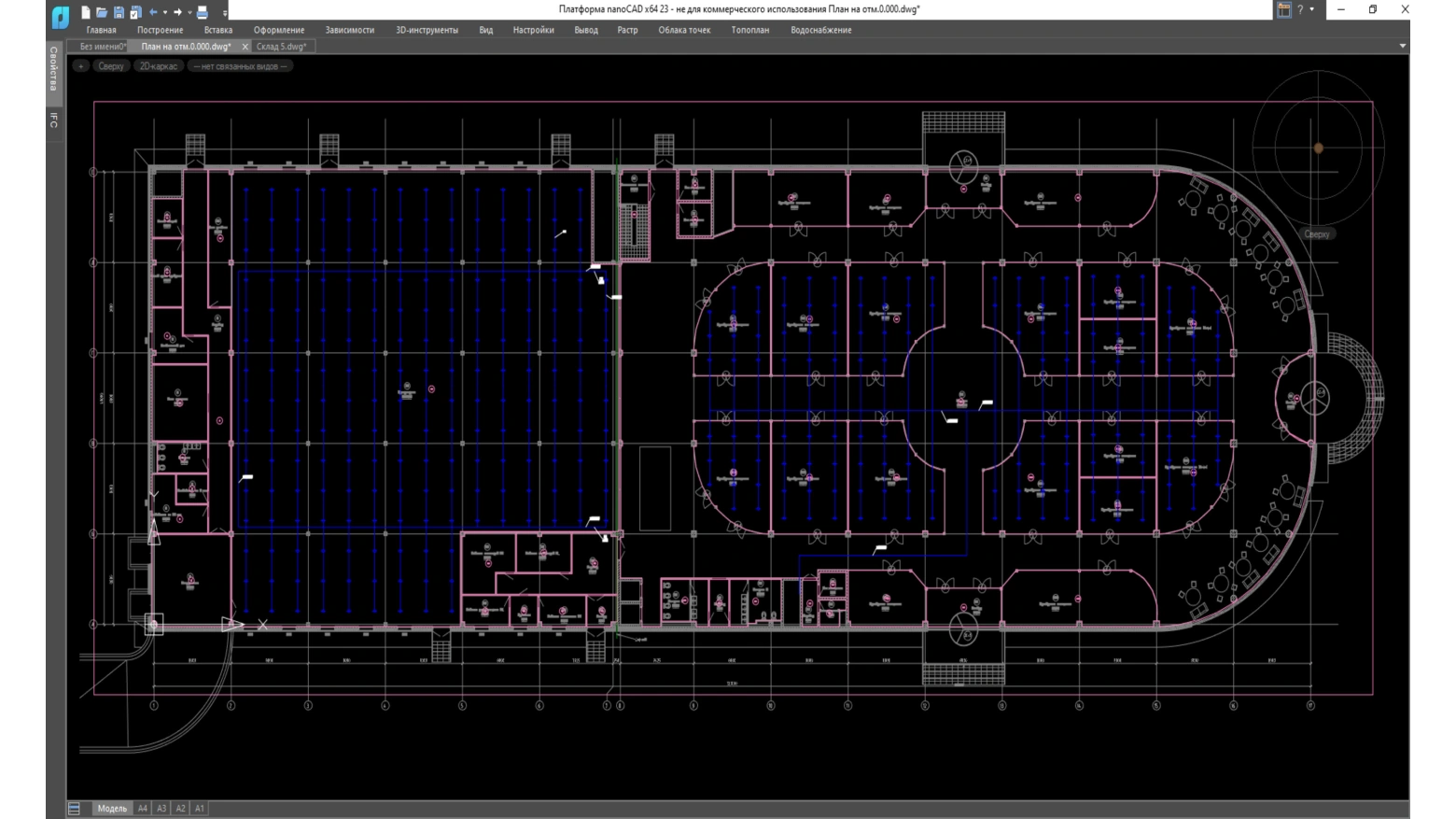

Автоматическая расстановка оросителей

Расстановка осуществляется вручную или автоматически. Программа анализирует характеристики помещения и определяет область покрытия каждого оросителя, после чего запускается алгоритм расстановки оросителей. Можно воспользоваться командой Отобразить зоны спринклеров/дренчеров и визуализировать покрытие помещения оросителями в соответствии с СП 485.1311500.2020.

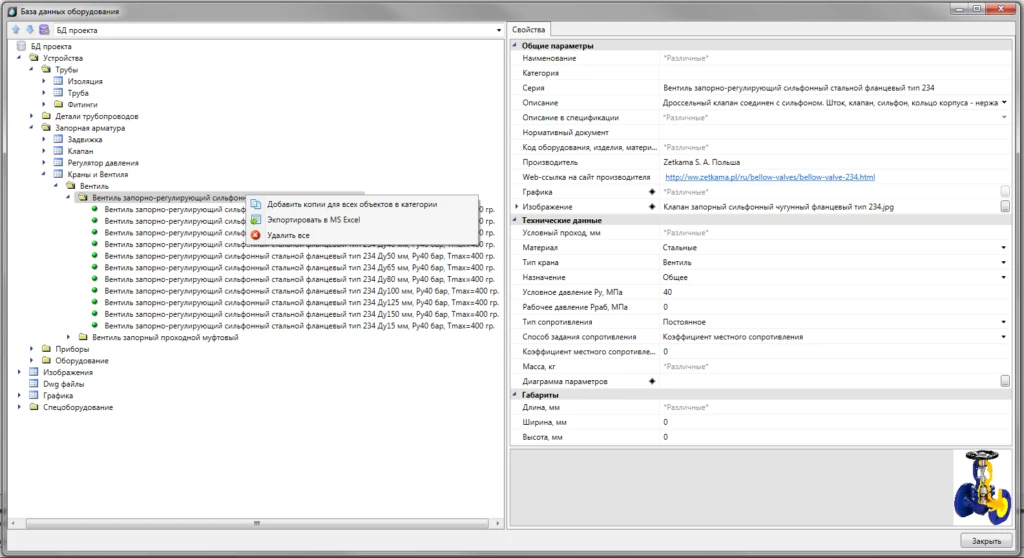

Открытые базы данных

Сегодня в системах водоснабжения и канализации используется весьма разнообразное оборудование, на рынке представлены изделия как отечественных, так и зарубежных производителей. Это делает принципиально важным наполнение баз данных. На сегодняшний день база данных элементов содержит более 5000 различных изделий популярных в России производителей: Zetkama, NANOPLAST, Rehau, Uponor, ООО «БРОЕН-АД…

Интеллектуальные объекты nanoCAD BIM ВК

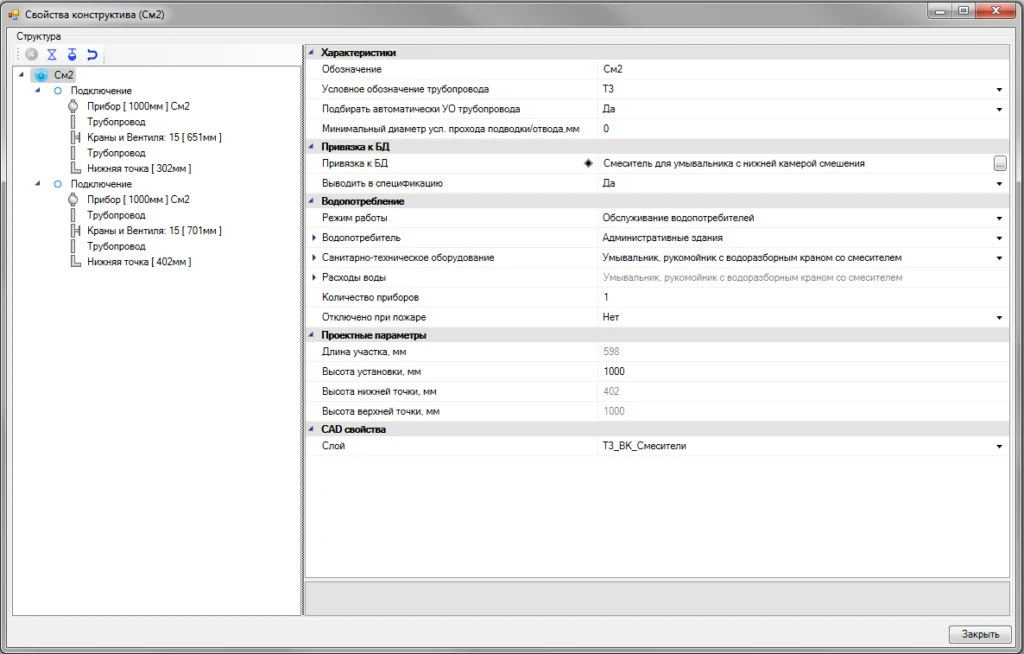

Все объекты nanoCAD BIM ВК (трубопроводы, санитарные приборы, трубопроводная арматура и т.д.) являются интеллектуальными. Каждый из этих объектов обладает характерными свойствами, которые можно редактировать в процессе проектирования, причем для каждой группы элементов данные свойства имеют определенные характеристики. Для трубопроводов и арматуры можно выбрать сортамент и типоразмер, для санитарн…

Интеграция со сторонними САПР/BIM-решениями

Поддержка экспорта/импорта в форматы *.dwg, *.ifc, *.RBIM, CADLib позволяет легко встраивать информационную модель систем электроснабжения, выполненную в nanoCAD BIM Электро, в сводную модель проектируемого объекта, реализованную на любой САПР/BIM-платформе.

Все возможности

Наша команда поможет внедрить ПО, настроить под ваши задачи и поддержит на каждом этапе. Работаем так, чтобы вы быстрее получали результат, а не разбирались с инструментом.

Презентация продукта по ВКС

При покупке ПО обучение в подарок

Персональный менеджер

Тестовая лицензия на ПО

Техподдержка от разработчика

Помощь с установкой и интеграцией

Стоимость ПО

Лицензии	Годовая локальная	Годовая сетевая	Постоянная локальная	Постоянная сетевая
TDMS Фарватер Web	-	21 600 ₽	-	-
TDMS Фарватер	-	21 600 ₽	-	74 500 ₽

Лицензии

TDMS Фарватер Web

TDMS Фарватер

Годовая локальная

Годовая сетевая

21 600 ₽

Постоянная локальная

Постоянная сетевая

74 500 ₽
