nanoCAD BIM Отопление

Обучение
в подарок!

Программа позволяет проектировать и моделировать системы отопления зданий и сооружений. В nanoCAD BIM Отопление представлены расчетная &#40гидравлический и тепловой расчет системы водяного отопления по СП 60.13330.2016&#41 и графическая части раздела проектирования «Отопление» и автоматическое специфицирование.

от 41 100 ₽

Все цены

Программный nanoCAD BIM Отопление включен за № 11134 в Единый реестр российских программ для ЭВМ и БД в информационно-телекоммуникационной сети Интернет

О продукте Возможности Цены

Ещё

Задачи

Автоматическая генерация аксонометрических схем.

Автоматизация прокладки двухтрубной системы.

Проектирование систем отопления.

Автоматические проверки модели на корректность ее построения.

Автоматическое формирование отчетов и спецификаций.

Автоматические расчеты модели и оборудования.

TDMS Фарватер Web

Преимущества продукта

Работа с данными лазерного сканирования

Точки облака, полученного по результатам лазерного сканирования, программа позволяет преобразовывать в геоточки. Впоследствии эти данные могут использоваться при создании поверхностей. Таким образом, предложен эффективный способ работы с большими объемами данных и быстрого создания точной геометрии.

Расчет и оформление документации по российским стандартам

Оформление документации по российским нормативным документам. Строгое соответствие требованиям СП 60.13330.2020, гидравлический и тепловой расчет с подбором арматуры, отопительных приборов, диаметра труб.

Корректная взаимосвязь 3D-моделей и 2D-чертежей

Функционал программы позволяет автоматически получить корректную 3D-модель по 2D-чертежам, не прибегая к дополнительной ручной доработке модели.

Автоматическое формирование отчетных документов

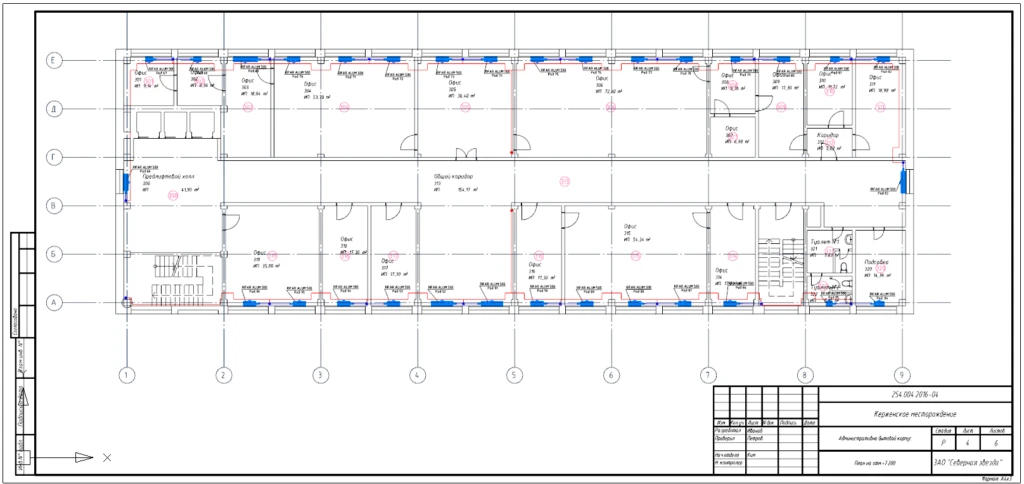

Формирование широкого перечня проектных документов (планы расположения оборудования и прокладки трубопроводов, аксонометрические схемы, гидравлические отчеты, спецификация и т.д.).

Автоматическое формирование отчетных документов

Охват ключевых потребностей по всей необходимой документации проекта, включая планы расположения оборудования, спецификации, структурную схему, отчеты по расчетам, кабельные журналы, табличные документы.

Все возможности продукта: nanoCAD BIM Отопление

Автоматический подбор и расстановка фитингов

Поддерживается автоматический подбор и расстановка фитингов для однотрубных и двухтрубных систем.

База оборудования

Правило размещения графики для автоматической расстановки отводов: отвод должен располагаться вдоль оси Х, изгиб по оси Y в положительную сторону; тройник магистрали располагается вдоль оси Х, отвод по оси Y в положительную сторону; крестовина: магистраль располагается вдоль оси Х, отводы по оси Y в положительную и отрицательную сторону. Таблицы переходов и заглушек. В перечн…

Редактирование труб

В режиме 3D-вида на трубах выдаются точки подключения и вершин на действительной высоте. Прокладка труб, установка арматуры и соединительных элементов, а также редактирование соединений теперь возможны без переключения на 2D-вид.

Группа команд Высоты

На ленте расположена группа команд «Высоты»: Изменить высоту – CW_CHANGE_HEIGHT. Позволяет для всех попавших в выбор объектов и трасс задать положительное или отрицательное смещение по высоте относительно текущих значений высот; Изменить высоту трасс – CW_CHANGE_TRACES_HEIGHT. Позволяет для всех попавших в выбор трасс задать положительное или отрицательное смещение по высоте относительно тек…

Окно Мастер проверок

В окне Мастер проверок предусмотрен раздел Проверки элементов оформления:

наличие шаблона для выноски;
наличие связи выноски с объектом.

Вывод документов

Вывод документов напрямую в файлы DOCX и XLSX. Для генерации документов больше не требуется наличие установленных на ПК офисных приложений. При этом кратно возросла скорость вывода документов.

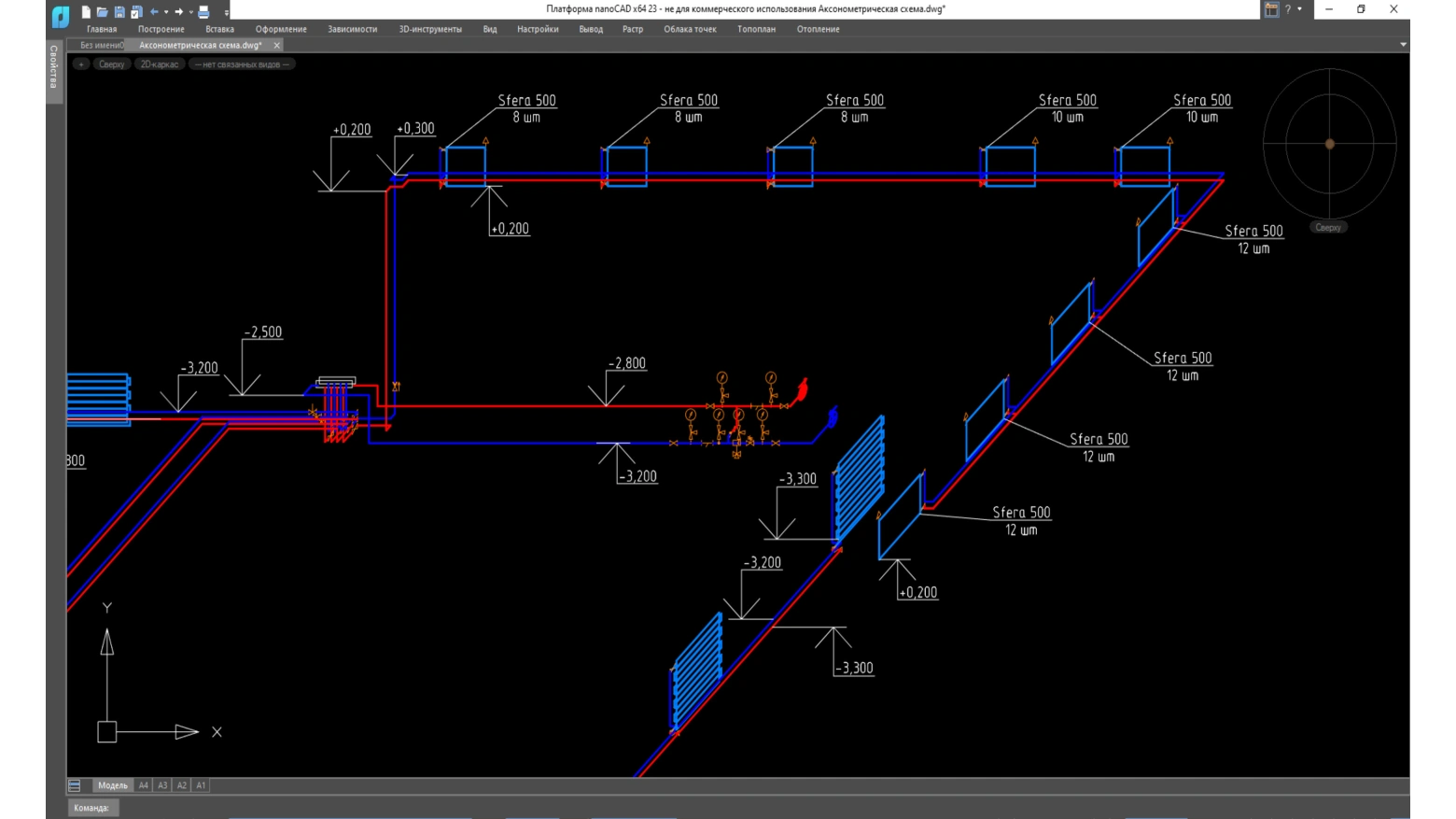

Автоматическое создание аксонометрических схем

Программа nanoCAD BIM Отопление автоматически формирует аксонометрическую схему, тогда как подавляющее большинство зарубежных решений создает изометрию, не предусмотренную ГОСТ. Все табличные формы отвечают требованиям ГОСТ 21.602-2016 и ГОСТ 21.110-2013, а основная надпись на чертежах – ГОСТ Р 21.101-2020.

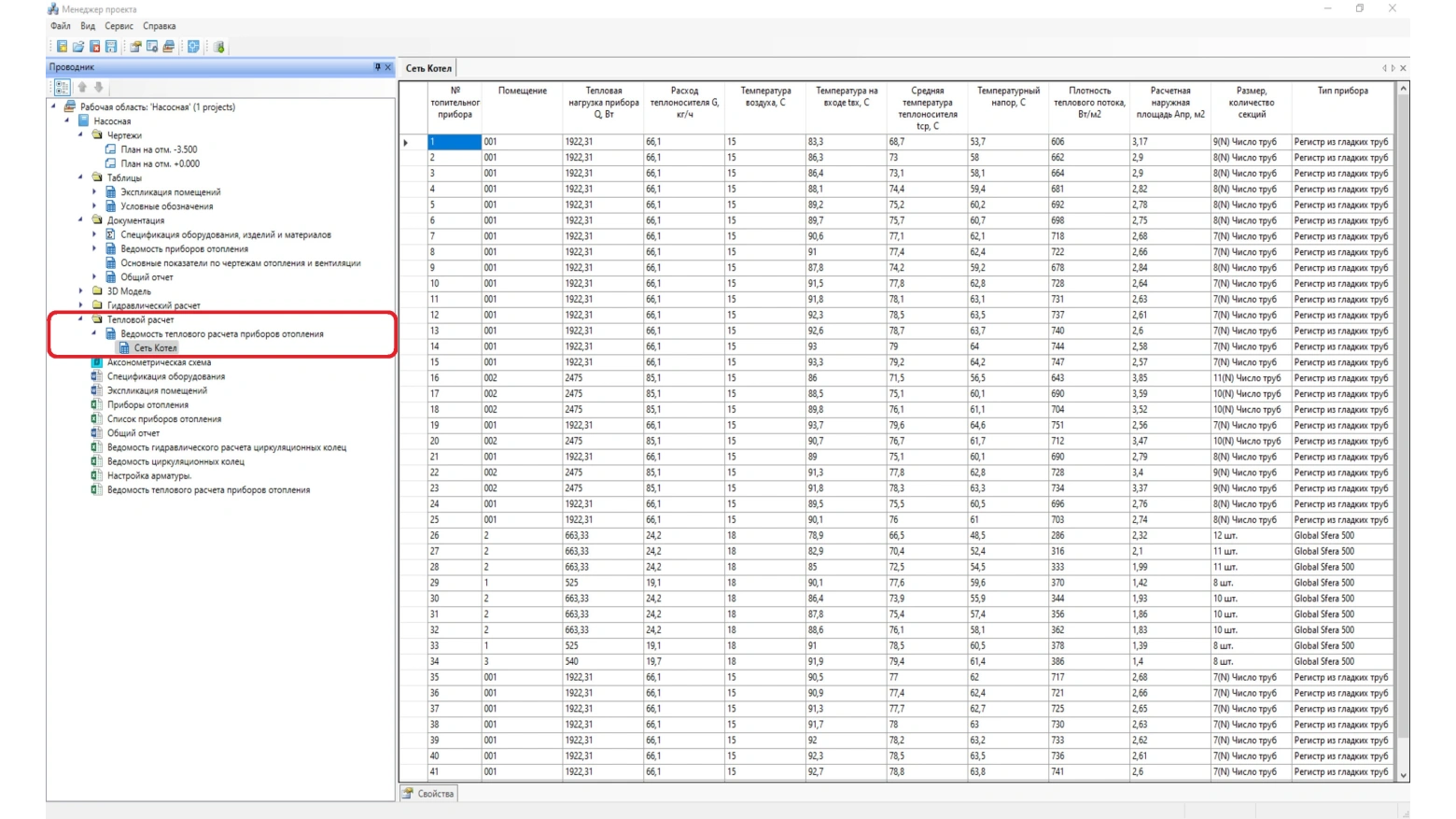

Тепловой расчет системы отопления

Соответствие требованиям СП 60.13330.2020. При выполнении расчета программа анализирует параметры каждого участка сети. На участках производится расчет тепловой нагрузки, расхода теплоносителя. По результатам расчета осуществляется подбор числа секций радиаторов и формируется тепловой отчет по каждой системе.

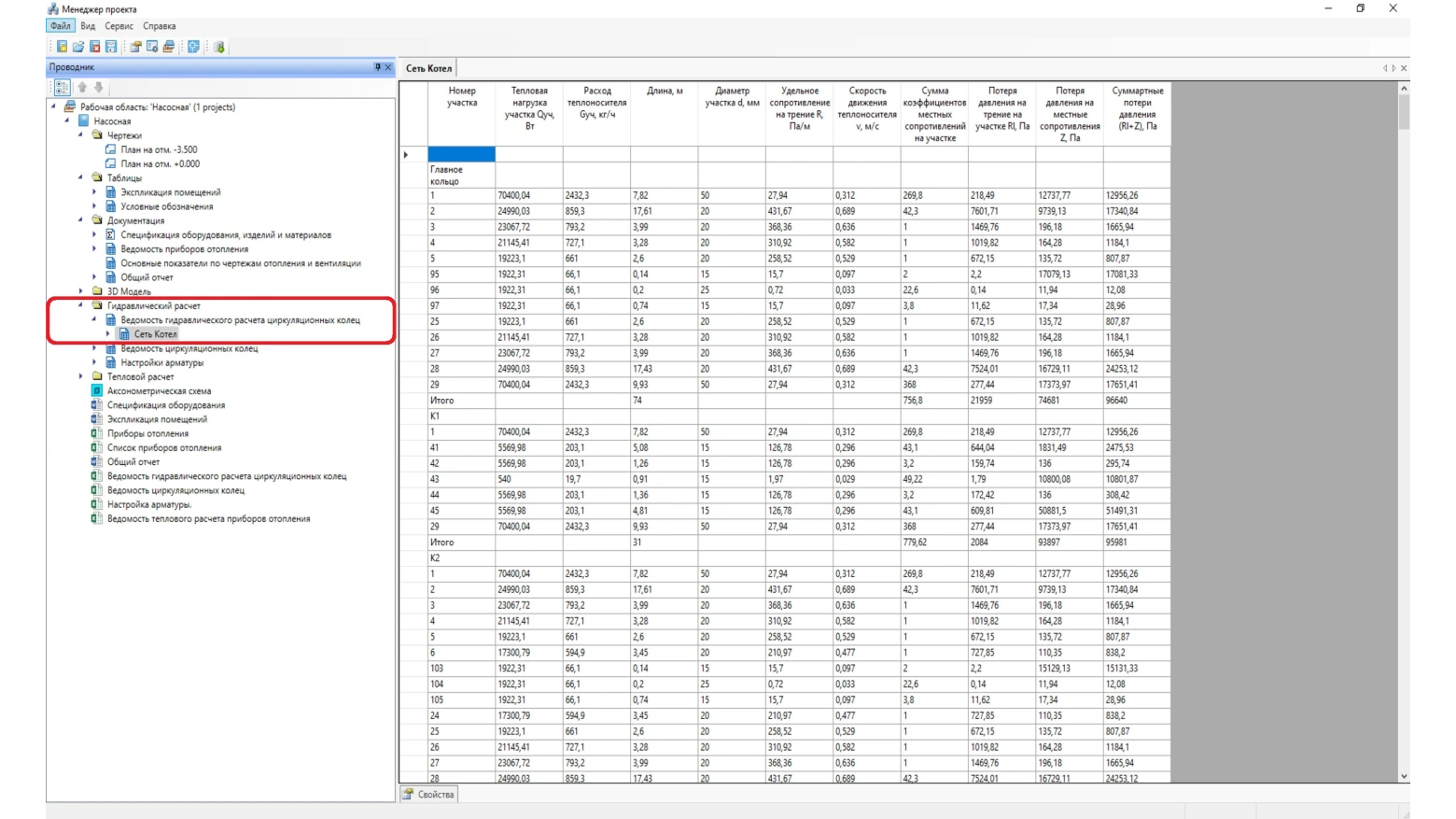

Гидравлический расчет системы отопления

Соответствие требованиям СП 60.13330.2020. При выполнении расчета программа просчитывает трехмерную модель системы, вычисляет скорости движения, потери давления в трубах и на местных сопротивлениях. По результатам этих расчетов осуществляется подбор арматуры, приборов, диаметра труб и формируется отчет по каждой системе.

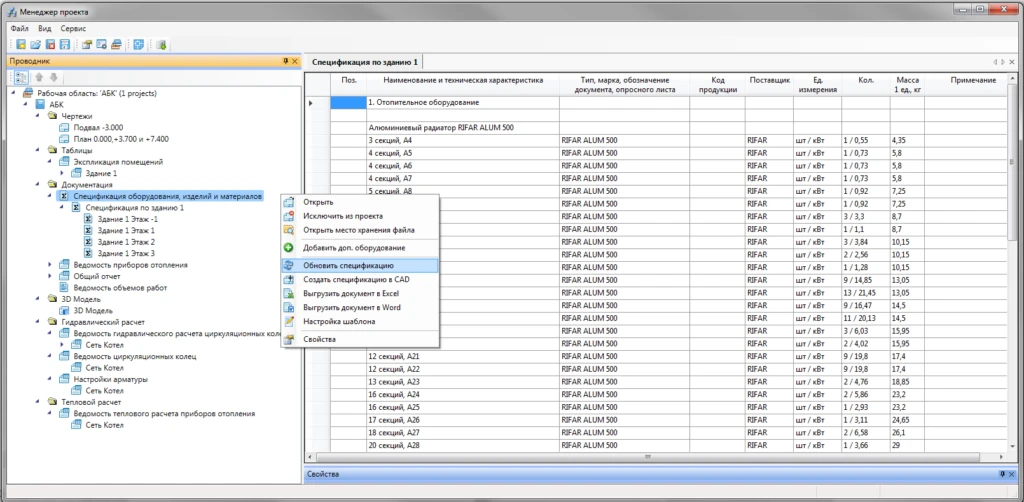

Согласованность данных

Для согласования данных в nanoCAD BIM Отопление используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту nanoCAD BIM Отопление. Это позволяет получать точные спецификации оборудования. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем отопления. Так…

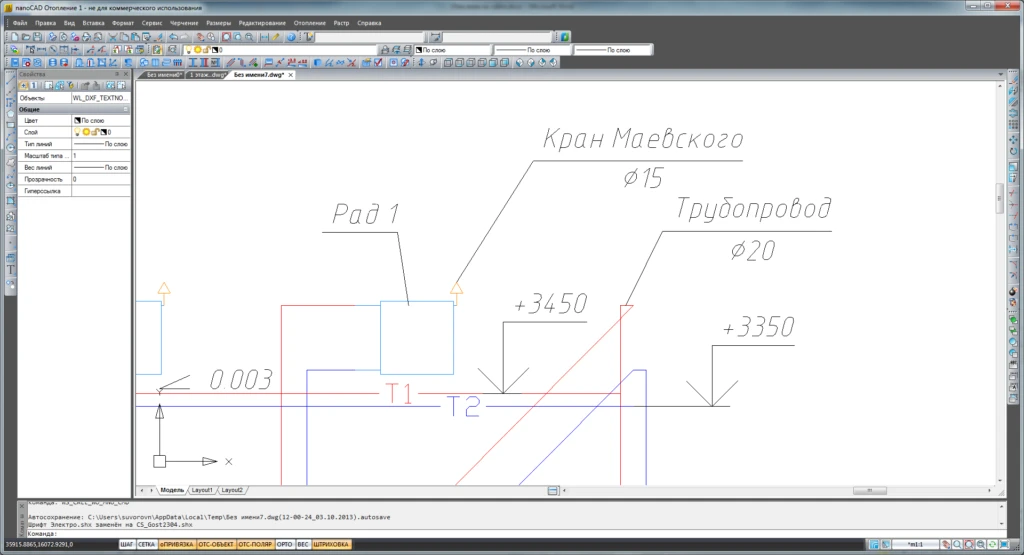

Оформление

Программа nanoCAD BIM Отопление полностью соответствует требованиям отечественных нормативных документов. Все табличные формы отвечают ГОСТ 21.602-2011 и ГОСТ 21.110-2013. Размещение на чертеже рамки с основной надписью осуществляется по ГОСТ Р 21.1101-2013. В программе реализован следующий функционал: уклон (информация берется с трубопровода), высотная отметка (автоматически считывающа…

Корректное отображение 3D-модели на 2D-чертежах

Получение реальной модели системы за счет сдвига трубы от оси трассы на плане. Таким образом трасса трубопровода отображается на плане в месте, отличном от расположения трубы в реальном пространстве, что позволяет получить более точную трехмерную модель системы и делает более корректными результаты вычислений, спецификации оборудования и аксонометрическую схему.

Интеграция со сторонними САПР/BIM-решениями

Поддержка экспорта/импорта в форматы *.dwg, *.ifc, *.RBIM, CADLib позволяет легко встраивать информационную модель систем электроснабжения, выполненную в nanoCAD BIM Электро, в сводную модель проектируемого объекта, реализованную на любой САПР/BIM-платформе.

Все возможности

Наша команда поможет внедрить ПО, настроить под ваши задачи и поддержит на каждом этапе. Работаем так, чтобы вы быстрее получали результат, а не разбирались с инструментом.

Презентация продукта по ВКС

При покупке ПО обучение в подарок

Персональный менеджер

Тестовая лицензия на ПО

Техподдержка от разработчика

Помощь с установкой и интеграцией

Стоимость ПО

Лицензии	Годовая локальная	Годовая сетевая	Постоянная локальная	Постоянная сетевая
TDMS Фарватер Web	-	21 600 ₽	-	-
TDMS Фарватер	-	21 600 ₽	-	74 500 ₽

Лицензии

TDMS Фарватер Web

TDMS Фарватер

Годовая локальная

Годовая сетевая

21 600 ₽

Постоянная локальная

Постоянная сетевая

74 500 ₽

Выберите свою акцию, которая станет максимально выгодной при покупке TDMS Фарватер

TDMS Фарватер Web - бесплатно 30 дней!

Обучение при покупке TDMS Фарватер Web

Скачать дистрибутив TDMS Фарватер и пользоваться

Что нового?

Поддержка новейшей версии Платформы nanoCAD

nanoCAD BIM Отопление 26 устанавливается на Платформу nanoCAD версии 26.

Взаимодействие с nanoCAD BIM Вентиляция

Реализован экспорт информационной модели сети отопления из nanoCAD BIM Отопление в Collaboration server – систему многопользовательской работы в nanoCAD BIM Вентиляция.

Гибкая организация слоев выносок

Новая возможность задавать отдельные слои для разных типов выносок и элементов модели, включая настройку соответствия типов выносок и имен слоев в параметрах проекта. Автоматическое размещение новых выносок в назначенные слои и изменение слоя группы выносок по типу без редактирования каждого объекта.

Все новые возможности продукта

Системные требования

Графическая платформа

Платформа nanoCAD

Процессор

Минимальные требования: процессор с тактовой частотой 2 ГГц
Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

Минимальные требования: 4 Гб
Рекомендуемые требования: 16 Гб и выше

Видеоадаптер

Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
