nanoCAD BIM СКС

Обучение
в подарок!

nanoCAD BIM СКС предназначен для автоматизированного проектирования структурированных кабельных систем промышленных и гражданских объектов.

от 62 900 ₽

Все цены

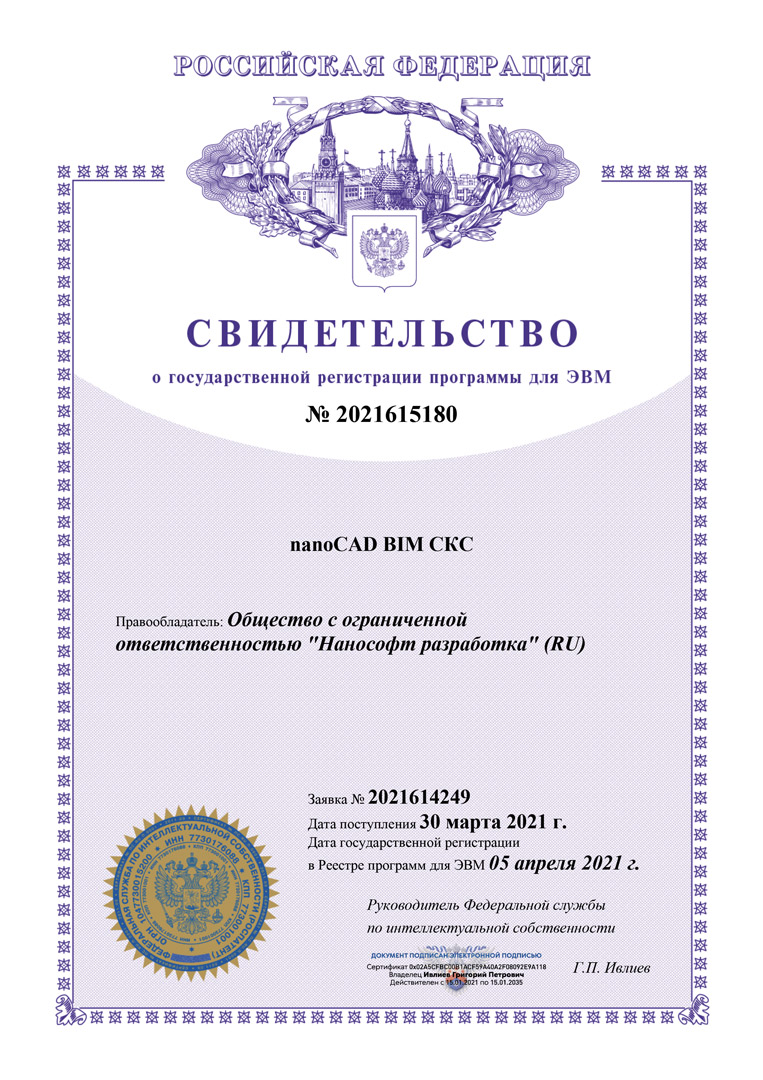

Программный nanoCAD BIM СКС включен за № 11132 в Единый реестр российских программ для ЭВМ и БД в информационно-телекоммуникационной сети Интернет

О продукте Возможности Цены

Ещё

Задачи

Проектирование структурированных кабельных систем различной сложности.

Автоматическая маркировка оборудования, формирование выносок и сечений.

Автоматическая трассировка кабелей по кабельным трассам.

Автоматические проверки модели на корректность ее построения.

Автоматические расчеты модели и оборудования.

Автоматическая и ручная расстановка оборудования.

TDMS Фарватер Web

Преимущества продукта

Построение модели как при обычном, так и при BIM-проектировании

Вне зависимости от инженерной задачи – создать чертежи и документацию по проекту или встроить проект в BIM-технологию – nanoCAD BIM СКС всегда создает модель структурированной кабельной системы. Модель обеспечивает взаимодействие оборудования между собой, считывая связанную информацию и оперируя актуальными данными.

Работа с базами данных производителей оборудования

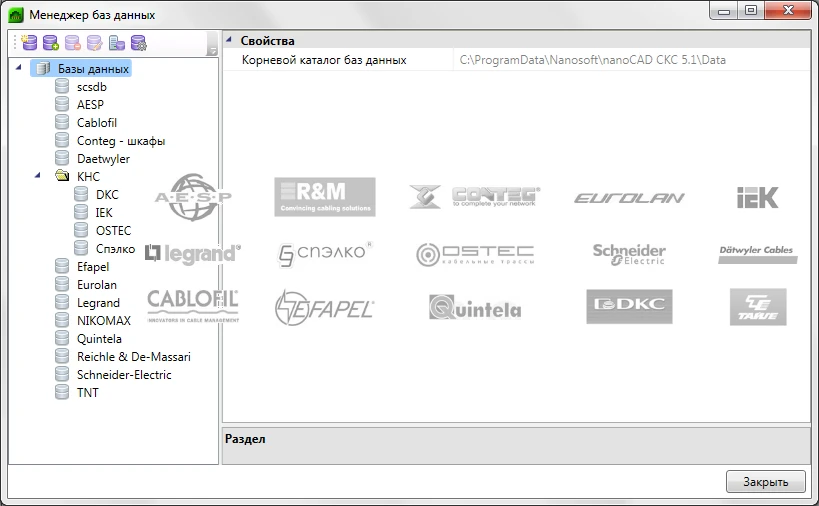

Базы моделей оборудования более чем 20 производителей структурированных кабельных систем, шкафов и кабеленесущих систем. Все базы открыты для редактирования и пополнения.

Автоматическое формирование отчетных документов

Формирование широкого перечня проектных документов (планы расположения оборудования и прокладки трубопроводов, аксонометрические схемы, гидравлические отчеты, спецификация и т.д.).

Автоматическое формирование отчетных документов

Охват ключевых потребностей по всей необходимой документации проекта, включая планы расположения оборудования, спецификации, структурную схему, отчеты по расчетам, кабельные журналы, табличные документы.

Избавление от рутинных операций, минимизация ошибок

При построении модели производятся инженерные расчеты по российским нормам, а также внутренний анализ и проверка проекта благодаря встроенным алгоритмам контроля.

Построение модели как при обычном, так и при BIM-проектировании

Вне зависимости от инженерной задачи – создать чертежи и документацию по проекту или встроить проект в BIM-технологию, – nanoCAD BIM ОПС всегда создает модель систем безопасности. Модель обеспечивает взаимодействие оборудования между собой, считывая связанную информацию и оперируя актуальными данными.

Все возможности продукта: nanoCAD BIM СКС

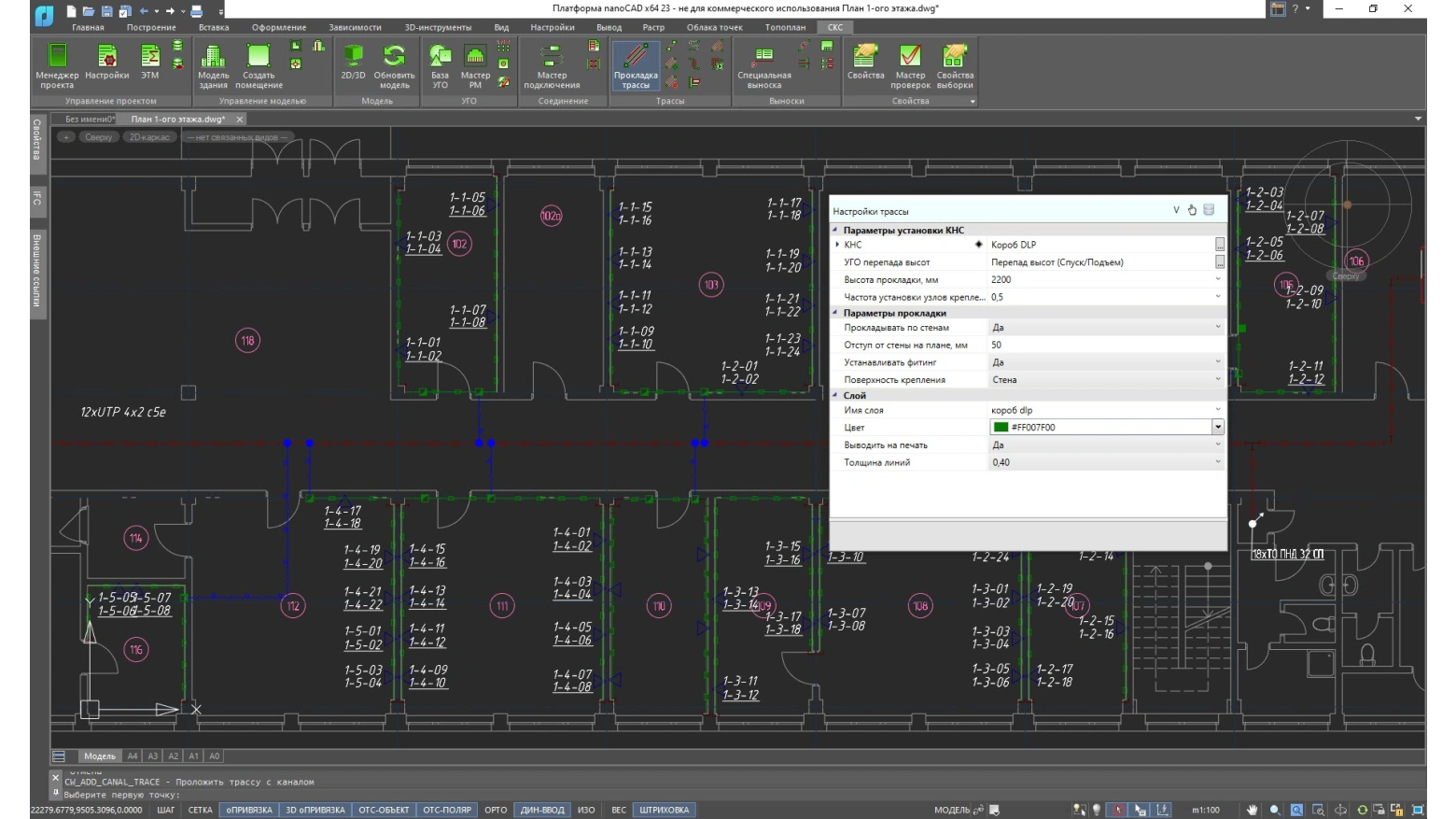

Инструменты для работы с трассами

Команды «Проложить трассу с каналом», «Проложить от…» и «Соединить объекты» объединены в одну группу команд «Проложить»; Свойство «Забирать высоту объекта/трассы» в диалоге «Настройка трассы». Если свойство установлено в значение «Да», то при прокладке трассы будет задана высота объекта, от которого она ведется; Свойство «Прокладывать в опусках» диалоге «Настройка трассы». Если свойство уст…

Группа команд «Изменить высоту»

Группа команд «Изменить высоту», состоящая из: команды «Изменить высоту», изменяющей высоту установки/прокладки выбранных объектов/трасс, имеющих в свойствах высоту установки или высоту прокладки; команды «Изменить высоту трасс», изменяющей высоту прокладки только выбранных трасс, даже если в выборе есть объекты, имеющие в свойствах высоту установки; команды «Изменить высоту объектов», изменя…

Редактирования выносок

Команда редактирования выносок (CW_NOTE_CONFIG).

Модернизация маркеров

Выгрузка оборудования по маркерам во вложенных объектах, таких как шлейфы и узлы крепления лотков.

Вывод документов

Вывод документов напрямую в файлы DOCX и XLSX. Для генерации документов больше не требуется наличие установленных на ПК офисных приложений. При этом кратно возросла скорость вывода документов.

Документирование проекта

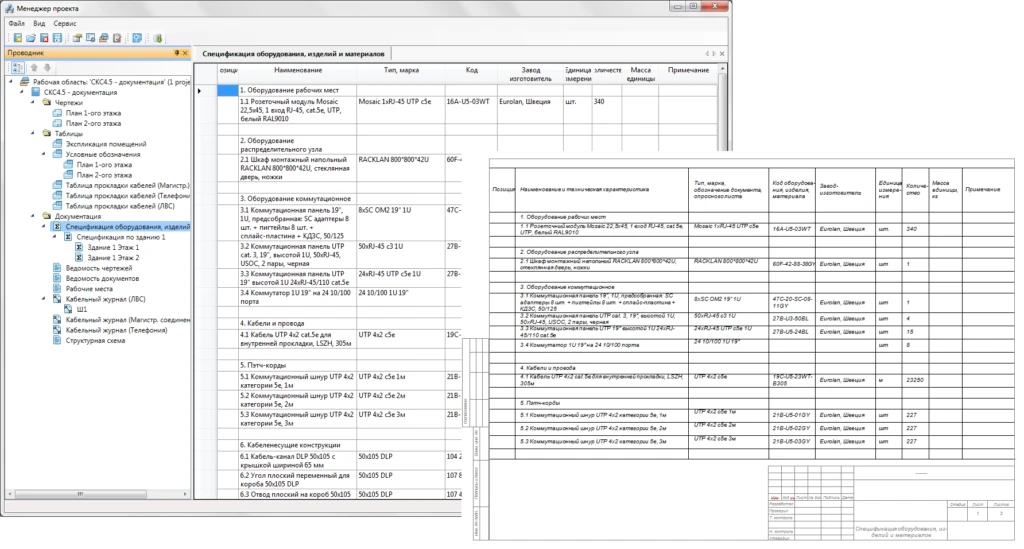

nanoCAD BIM СКС позволяет не только минимизировать ошибки при проектировании, но и получить в автоматизированном режиме сформированные отчетные документы в соответствии с отечественными стандартами и выгрузить их либо на поле чертежа, либо во внешние системы Microsoft Office, OpenOffice.org. В частности, пользователь в любой момент может получить следующие согласованные документы: …

Организация работы

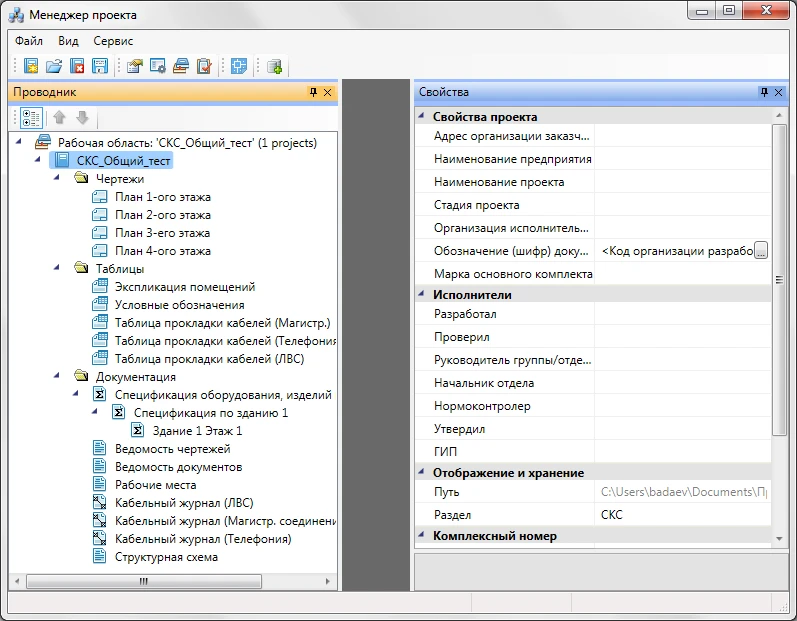

Одним из факторов успешного выполнения проекта является доступ к информации по проекту. Работа в nanoCAD BIM СКС построена вокруг инструмента Менеджер проекта – фактически центральной базы данных проекта, которая содержит чертежи, автоматически формируемые отчеты и результаты расчетов, а также позволяет собрать все необходимые документы для выполнения проекта (техническое задание, пояснитель…

Ядро системы

nanoCAD – российская универсальная САПР-платформа, содержащая все необходимые инструменты базового проектирования и выпуска чертежей. Удобство и «дружественность» nanoCAD обеспечиваются принятыми традиционными методами работы и знакомым интерфейсом. Освоить платформу nanoCAD сможет практически любой проектировщик, имеющий опыт работы в популярных САПР: меню, иконки кнопок, панели и командная стро…

Выгрузка модели в IFC

Реализация основного принципа OpenBIM-проектирования: создание единой информационной модели проектируемой системы с помощью наиболее подходящих и проверенных временем инструментов. Благодаря поддержке экспорта в обменные файлы стандарта IFC информационные модели структурированных кабельных систем, выполненные в nanoCAD BIM СКС, легко встраиваются в общую модель проектируемого объекта, реализованну…

Работа с базами данных производителей оборудования

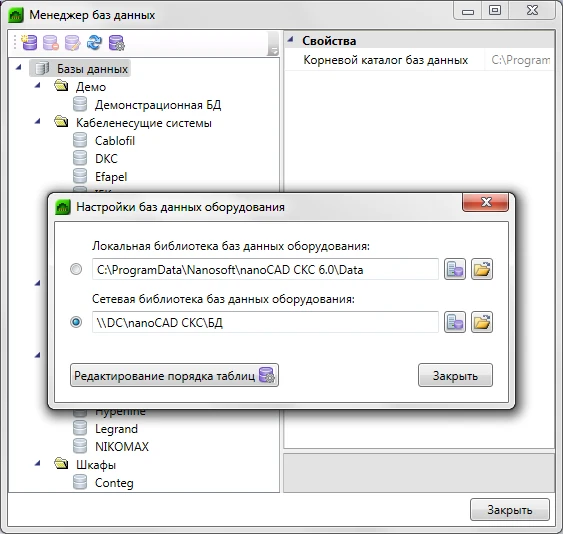

К nanoCAD BIM СКС прилагаются базы данных производителей структурированных кабельных систем, шкафов и кабеленесущих систем. Все базы легко редактируются и пополняются. Кроме того, для группы пользователей можно организовать на сервере общую сетевую библиотеку баз данных оборудования. При запуске программы локальные базы синхронизируются с сетевой, что позволяет работать даже без сетевого подключен…

Работа с электротехнической моделью

В проекте все соединения включаются в единую электротехническую модель (ЭТМ), которая позволяет быстро и безошибочно создать соединения как горизонтальной, так и магистральной подсистемы здания.

Создание системы кабельных каналов

Используются три основных типа кабельных каналов: лотки, трубы и короба. Проводится автоматический подбор соединительных элементов: тройников, поворотов, отводов, заглушек. При работе с лотками подбираются и установочные элементы для их крепления.

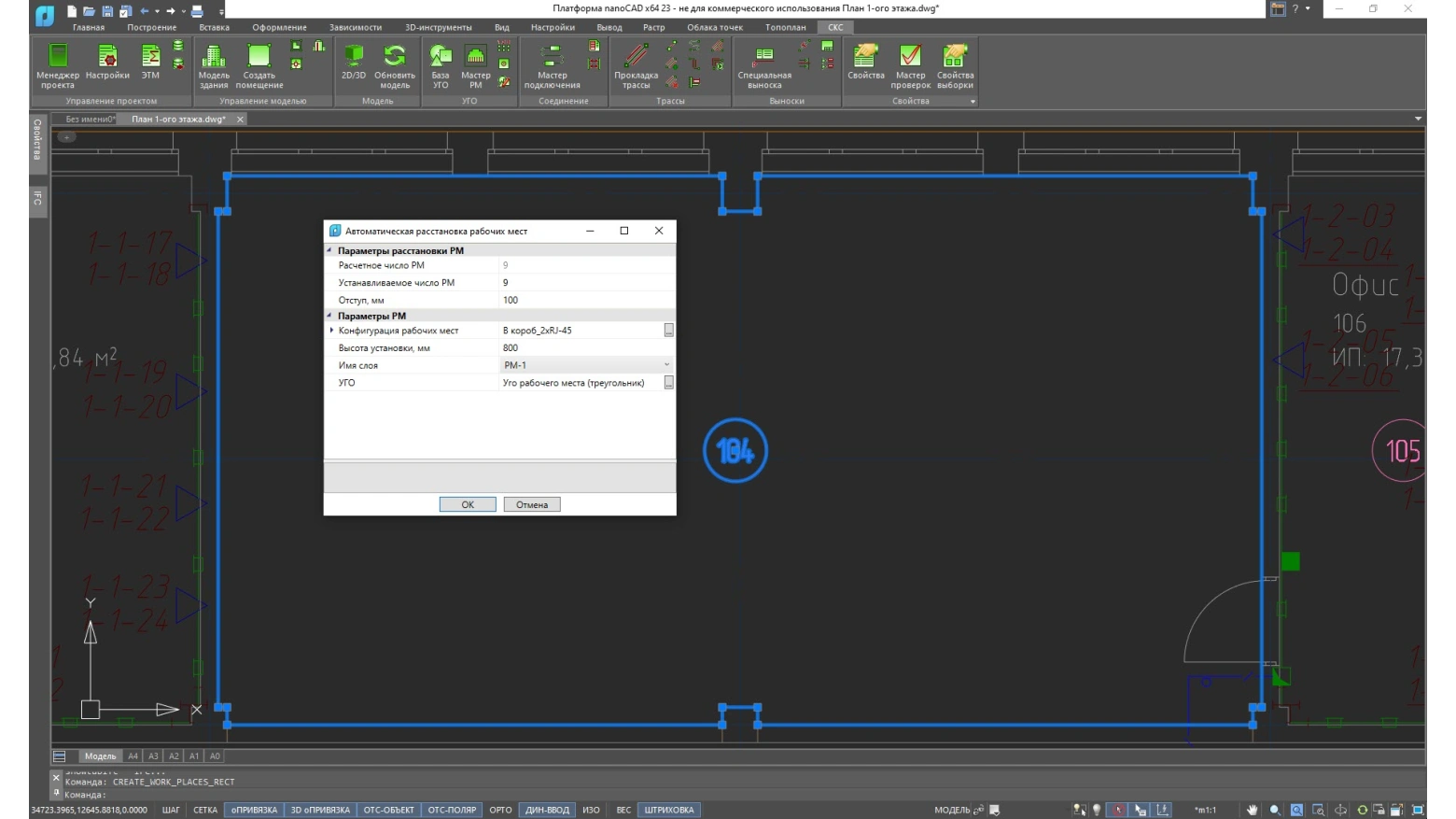

Автоматическая расстановка рабочих мест

Рабочие места могут устанавливаться вручную или в автоматическом режиме. Автоматическая установка возможна как для одного помещения – с точной настройкой количества рабочих мест, так и для нескольких выбранных помещений – с учетом их площади, а также площади на одно рабочее место, заданной для этих помещений.

Подсистемы СКС

Согласно ГОСТ Р 53246-2008 в nanoCAD BIM СКС представлены следующие подсистемы СКС:

горизонтальная подсистема;
магистральная подсистема;
подсистема рабочего места;
подсистема;
телекоммуникационной;
администрирование.

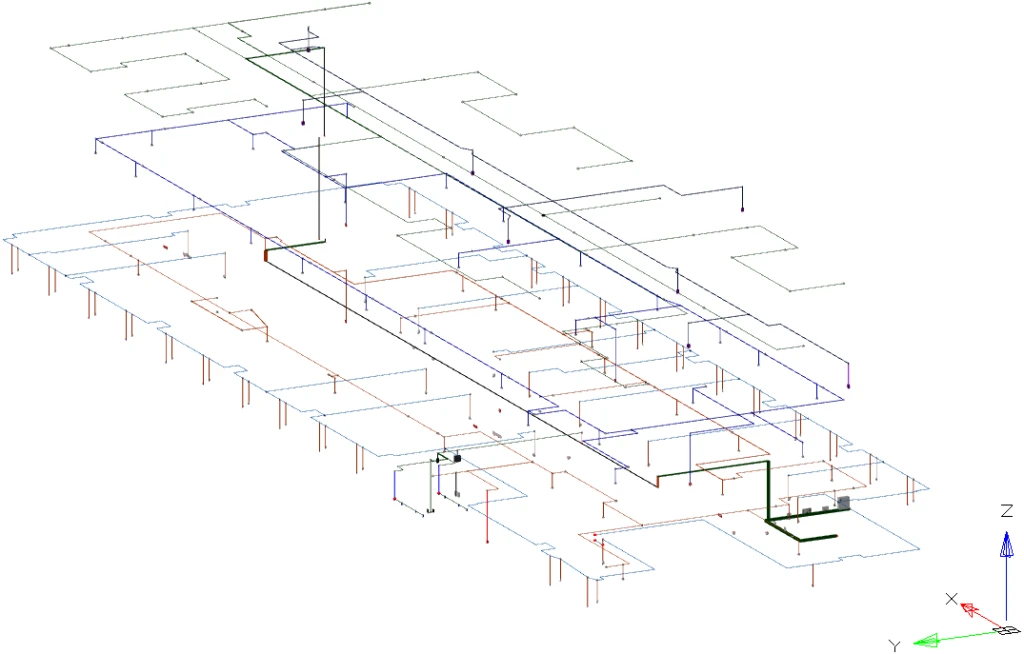

3D-модель проектируемой системы

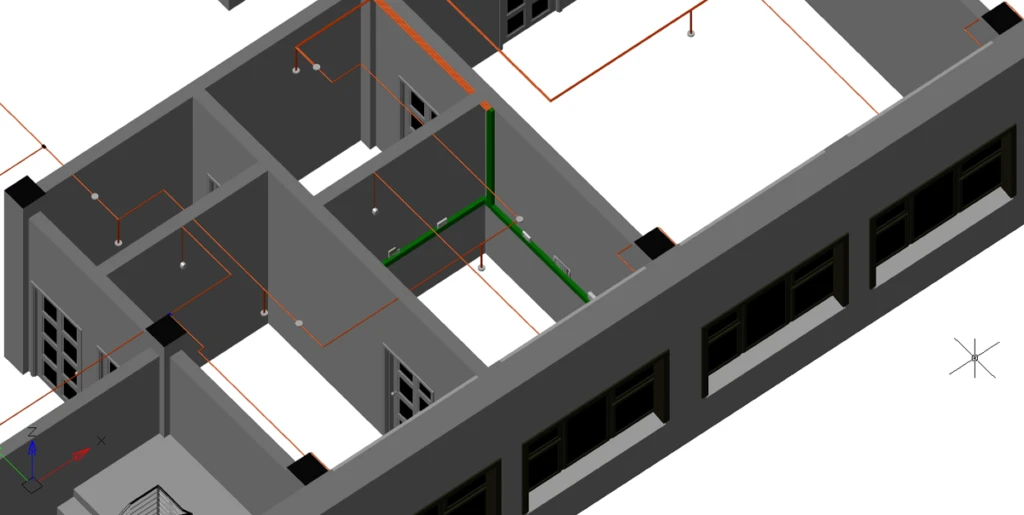

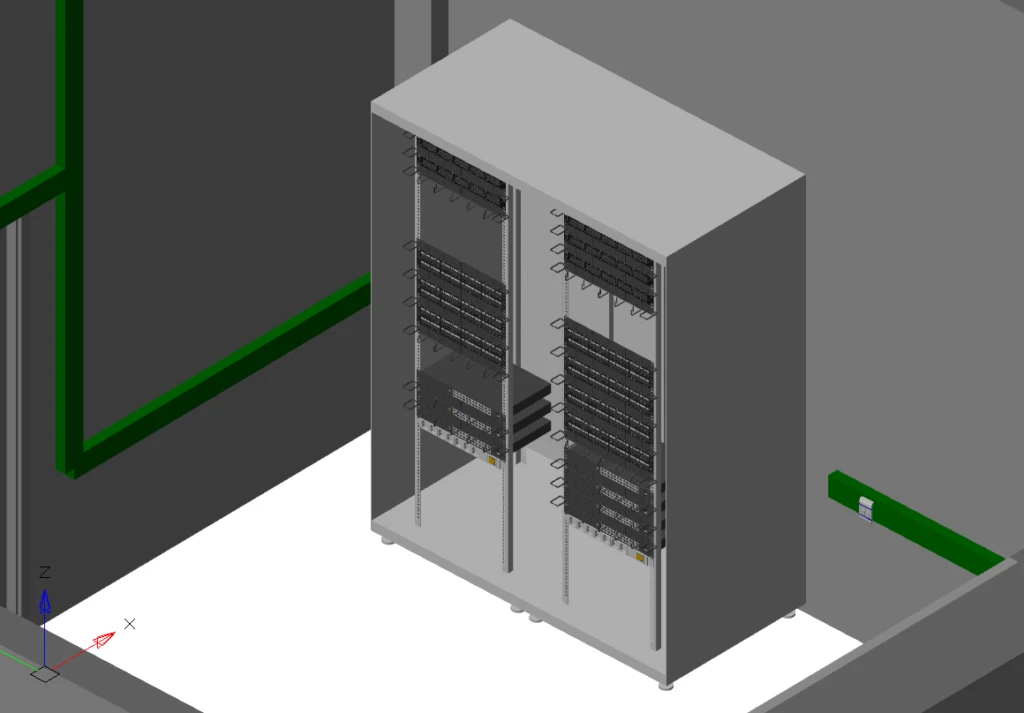

3D-модель создается на основе расставленного оборудования и проложенных кабельных каналов, а также параметра высоты, установленного в каждом объекте на плане этажа. Формирование 3D-модели происходит непосредственно на чертеже плана этажа, что обеспечивает доступ к объектам, позволяя изменять их характеристики. При создании 3D-модели каждый элемент размещается в собственный слой, …

Все возможности

Наша команда поможет внедрить ПО, настроить под ваши задачи и поддержит на каждом этапе. Работаем так, чтобы вы быстрее получали результат, а не разбирались с инструментом.

Презентация продукта по ВКС

При покупке ПО обучение в подарок

Персональный менеджер

Тестовая лицензия на ПО

Техподдержка от разработчика

Помощь с установкой и интеграцией

Стоимость ПО

Лицензии	Годовая локальная	Годовая сетевая	Постоянная локальная	Постоянная сетевая
TDMS Фарватер Web	-	21 600 ₽	-	-
TDMS Фарватер	-	21 600 ₽	-	74 500 ₽

Лицензии

TDMS Фарватер Web

TDMS Фарватер

Годовая локальная

Годовая сетевая

21 600 ₽

Постоянная локальная

Постоянная сетевая

74 500 ₽

Выберите свою акцию, которая станет максимально выгодной при покупке TDMS Фарватер

TDMS Фарватер Web - бесплатно 30 дней!

Обучение при покупке TDMS Фарватер Web

Скачать дистрибутив TDMS Фарватер и пользоваться

Что нового?

Поддержка новейшей версии Платформы nanoCAD

nanoCAD BIM СКС 26 устанавливается на Платформу nanoCAD версии 26.

Работа с конфигурациями рабочих мест

Таблица «Розетки телекоммуникационные» перемещена из раздела «Приборы» в раздел «Рабочие места». Для всех ее элементов добавлена возможность задавать 3D-вид оборудования. Введен новый тип элемента «Предсобранное рабочее место» – для элементов, не требующих конфигурирования состава с добавлением адаптеров, суппортов и рамок. Для элементов типа «Модуль» свойство «Кол-во портов/роз. частей» фиксируется в значении «1».

Новые виды патч-панелей

Для патч-панелей добавлено свойство «Вид панели» с двумя значениями: «Предсобранная» и «Наборная». Предсобранные панели включают свойства «Количество портов», «Типы портов» и «Кабельная система». Наборные панели предназначены для создания сборок коммутационных панелей и содержат только свойство «Количество портов». Все панели из предыдущих версий отображаются как предсобранные.

Все новые возможности продукта
