Поддержка новейшей версии Платформы nanoCAD

nanoCAD BIM ОПС 26 устанавливается на Платформу nanoCAD версии 26.

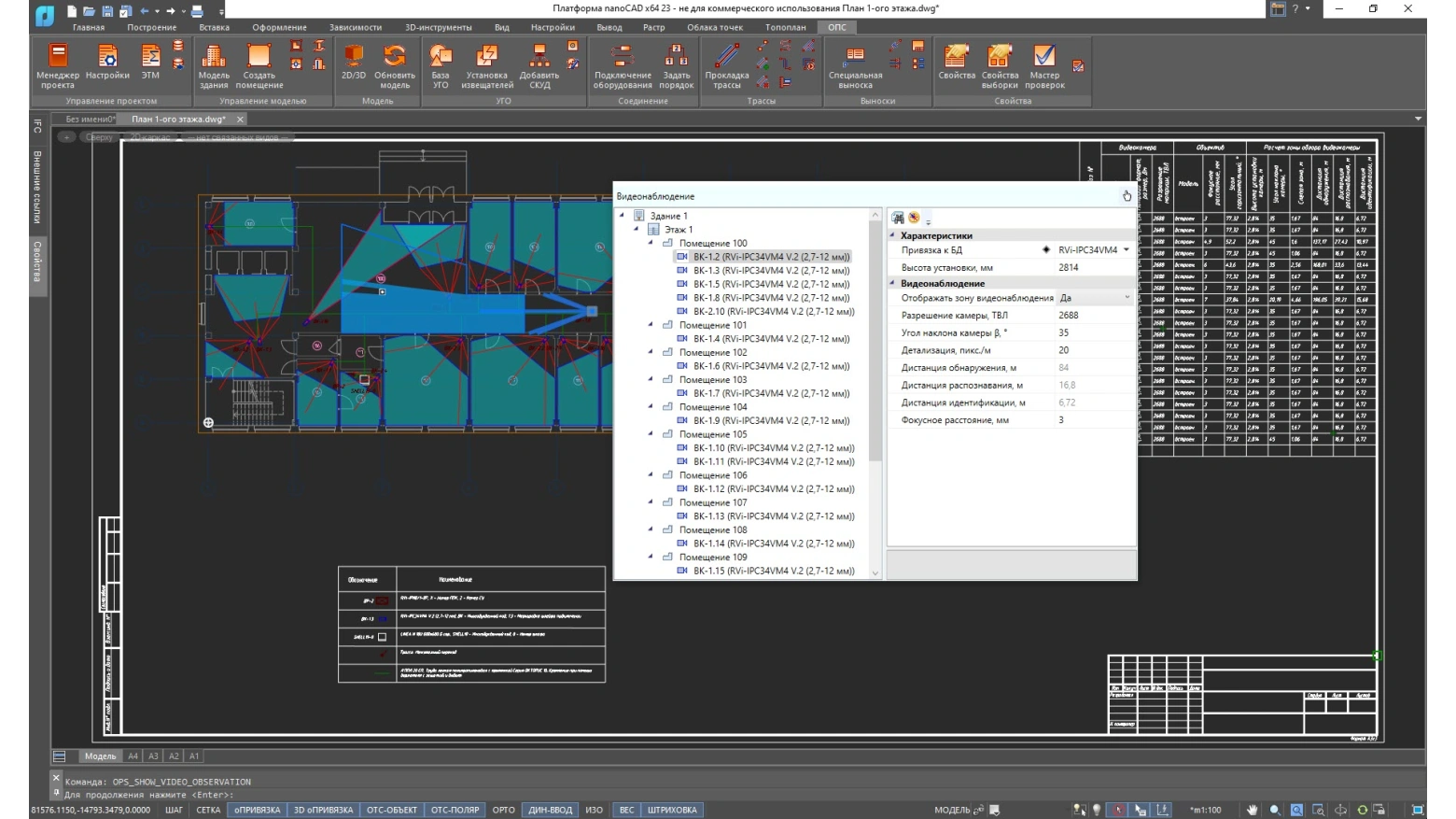

Объекты и инструменты для работы с территориями

Новые команды «Создать территорию», «Создать зону» и «Создать здание» позволяют формировать контуры объектов на плане. Для зон территории реализована настройка «прозрачности» при расчете углов и зон обзора камер СВН – как при установке камер внутри зоны, так и снаружи. Добавлен новый документ «Спецификация оборудования, изделий и материалов (по территориям)», который охватывает всю структуру объекта, включая оборудование на территории. Пользователь получает полноценный инструментарий для проектирования систем безопасности вне здания – в одном проекте, без обходных решений.

Отображение структуры ЗКСПС и ЗПЗ

Реализовано отображение структуры зон компенсации системы пожарной сигнализации (ЗКСПС) и зон противопожарной защиты (ЗПЗ). Для каждой зоны доступна команда контекстного меню «Показать на плане», которая мгновенно фокусирует чертеж на нужной области. Помещения добавляются к существующей ЗПЗ прямо из диалогового окна – без ручного поиска зоны на плане. Для помещений добавлена выноска со списком ЗПЗ, к которым принадлежит помещение, а прямоугольные области ЗКСПС теперь можно переименовывать. В крупных проектах с десятками зон это кратно ускоряет навигацию и снижает риск ошибок при комплектовании зон.

Гибкое управление слоями выносок

Новая возможность настроить правило назначения слоя специальной выноски при установке на плане прямо в параметрах проекта.
Доступны четыре варианта:

• не менять;
• слой из настроек;
• слой из объекта;
• слой из объекта с суффиксом «_Выноски»

Все выноски автоматически попадают в нужный слой, а изменить правило для уже размещенных выносок можно из свойств объекта – без редактирования каждого элемента вручную.

Собственные слои для охранных извещателей

Для всех типов охранных извещателей добавлены собственные слои, которые задаются в настройках программы. Это позволяет независимо управлять отображением и печатью каждой группы оборудования – менять цвет, тип линии и свойства печати в одном месте, не затрагивая остальные объекты на чертеже.

Автоматическая маркировка кабельных проходок

Программа самостоятельно формирует обозначения проходок с учетом размеров и типа отверстия. Настраиваемый параметр «Предельный размер отверстия для выполнения по месту» задает границу между марками «Проходка (отверстие по месту)» и «Проходка (отверстие закладное)» – по умолчанию 50 мм. Чертеж остается читаемым, а ведомость отверстий формируется без ручной разметки.

Интеграция с Collaboration Server

Теперь информационная модель систем ОПС экспортируется напрямую в Collaboration Server – систему многопользовательской работы в nanoCAD BIM Вентиляция. Все элементы модели конвертируются в полноценные объекты программного ядра EVOS, что позволяет собирать сводные информационные модели инженерных систем здания совместно с nanoCAD BIM Вентиляция и другими продуктами комплекта Инженерия. Проектировщики смежных разделов работают с актуальными данными ОПС без необходимости ручного обмена файлами.

Поддержка новейшей версии Платформы nanoCAD

nanoCAD BIM ОПС 25.0 устанавливается на Платформу nanoCAD 25.0.

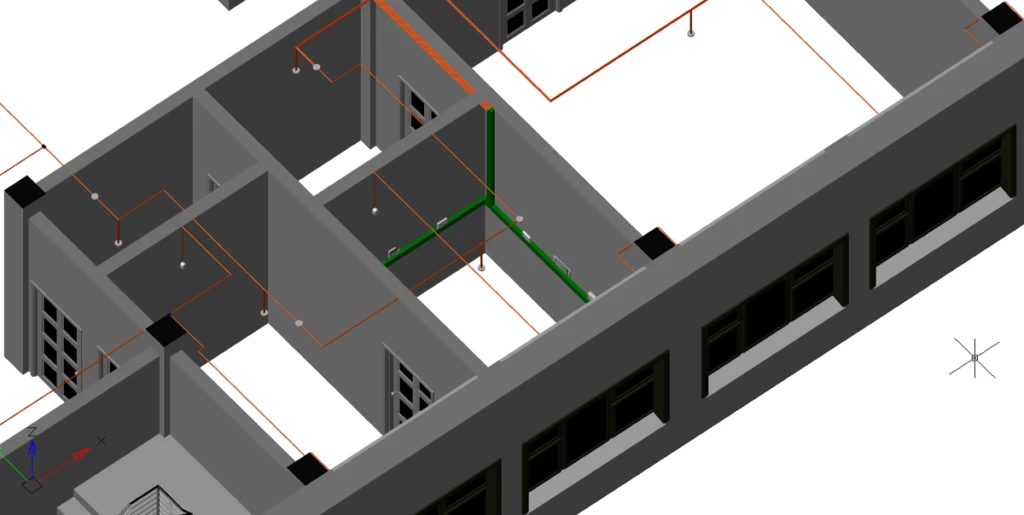

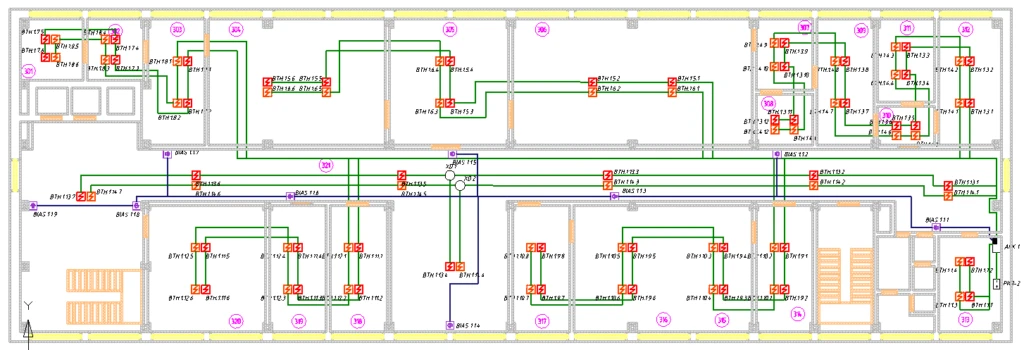

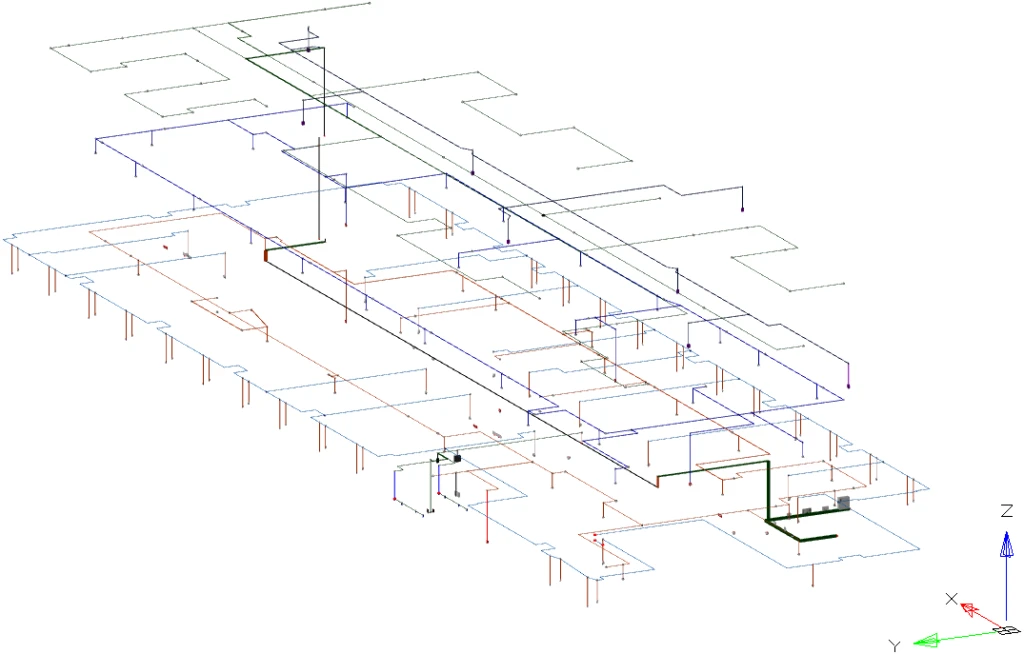

Инструменты для работы с трассами

Улучшен функционал работы с трассами.

• Команды «Проложить трассу с каналом», «Проложить от…» и «Соединить объекты» объединены в одну группу команд «Проложить»;
• В диалоге «Настройка трассы» реализовано свойство «Забирать высоту объекта/трассы». Если свойство установлено в значение «Да», то при прокладке трассы будет задана высота объекта, от которого она ведется;
• В диалоге «Настройка трассы» добавлено свойство «Прокладывать в опусках». Если свойство установлено в значение «Да», то при прокладке трассы будет задан тип КНС, соответствующий трассе;
• Внедрена возможность проложить трассы с уклоном;
• При использовании команды «Специальная выноска» доступны три новых вида выносок для трасс: «Уклон», «Уклон (градусы)» и «Уклон (градусы) с выносной линией»;
• Поддерживается автоматическая установка перепадов высот при изменении высоты сегмента трассы, которая применяется только к выделенным сегментам и осуществляется через новую команду «Изменить высоту трасс» с присвоением такого же типа КНС, как у сегмента;
• Реализована возможность автоматического задания уклонов при изменении высоты сегмента трассы. Изменения применяются только к выделенным сегментам, если сегмент разделен соединительными элементами, с использованием новой команды «Изменить высоту трасс»;
• Добавлен автоматический расчет уклонов при изменении высоты сегментов трассы (включая разбитые соединительными элементами). Работает в команде «Изменить высоту трасс»;
• Осуществлена возможность группового выбора объектов и трасс в командах «Проложить канал в существующих трассах» и «Удалить канал из трасс».

Группа команд

Добавлена группа команд «Изменить высоту», состоящая из:

• команды «Изменить высоту», изменяющей высоту установки/прокладки выбранных объектов/трасс, имеющих в свойствах высоту установки или высоту прокладки;
• команды «Изменить высоту трасс», изменяющей высоту прокладки только выбранных трасс, даже если в выборе есть объекты, имеющие в свойствах высоту установки;
• команды «Изменить высоту объектов», изменяющей высоту установки объектов, имеющих в свойствах высоту установки, даже если в выборе есть трассы.

После запуска команды появляется запрос на ввод смещения/приращения по высоте в миллиметрах, причем значения могут быть как положительными, так и отрицательными.

Панель инструментов

Добавлена команда редактирования выносок (CW_NOTE_CONFIG).

Настройки элементов оборудования

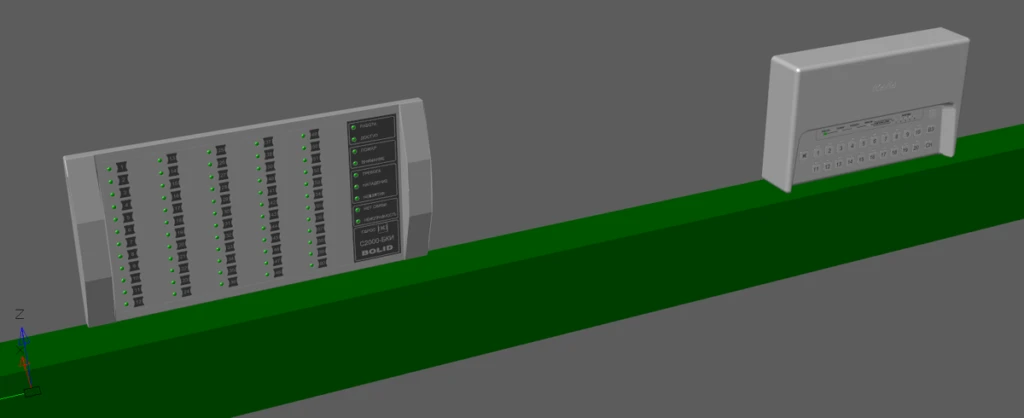

Оборудование (монтажный шкаф, монтажный шкаф (Панели 19”), ручной пожарный извещатель) размещается в модели на отдельных слоях. Редактирование параметров слоев доступно в диалогах «Настройки» nanoCAD BIM ОПС или в диалоге «Слои…» Платформы nanoCAD.

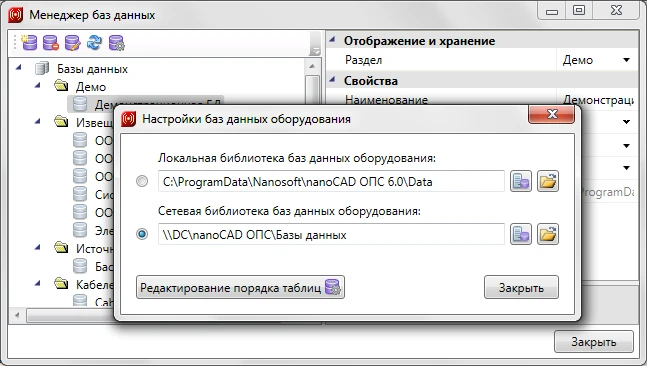

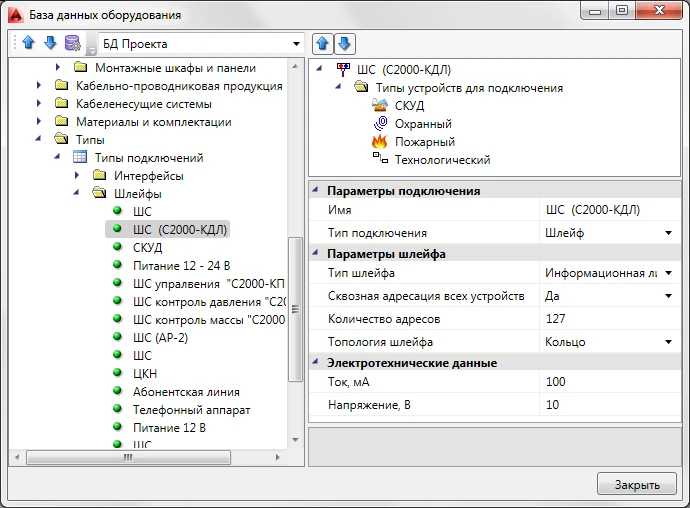

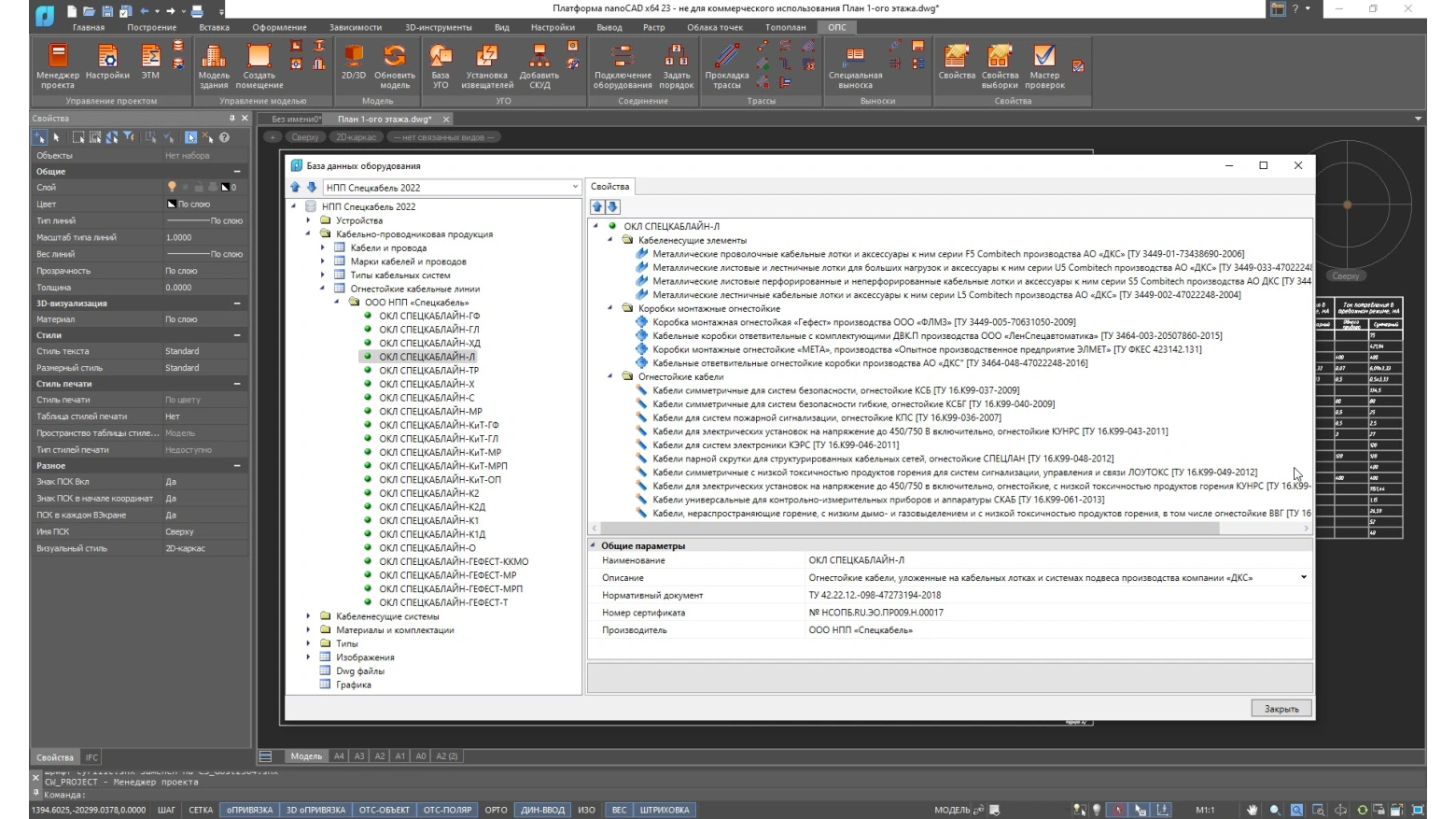

Параметры оборудования в БД

Внедрена группа свойств по технологии PoE для оборудования: оповещатели, СКУД-устройства, сетевые и исполнительные устройства. Теперь можно получить расчет PoE-бюджета коммутаторов, поддерживающих PoE-технологию.

Вывод документов

Добавлена возможность вывода документов в форматы DOCX и XLSX без офисных приложений и с увеличением скорости экспорта.

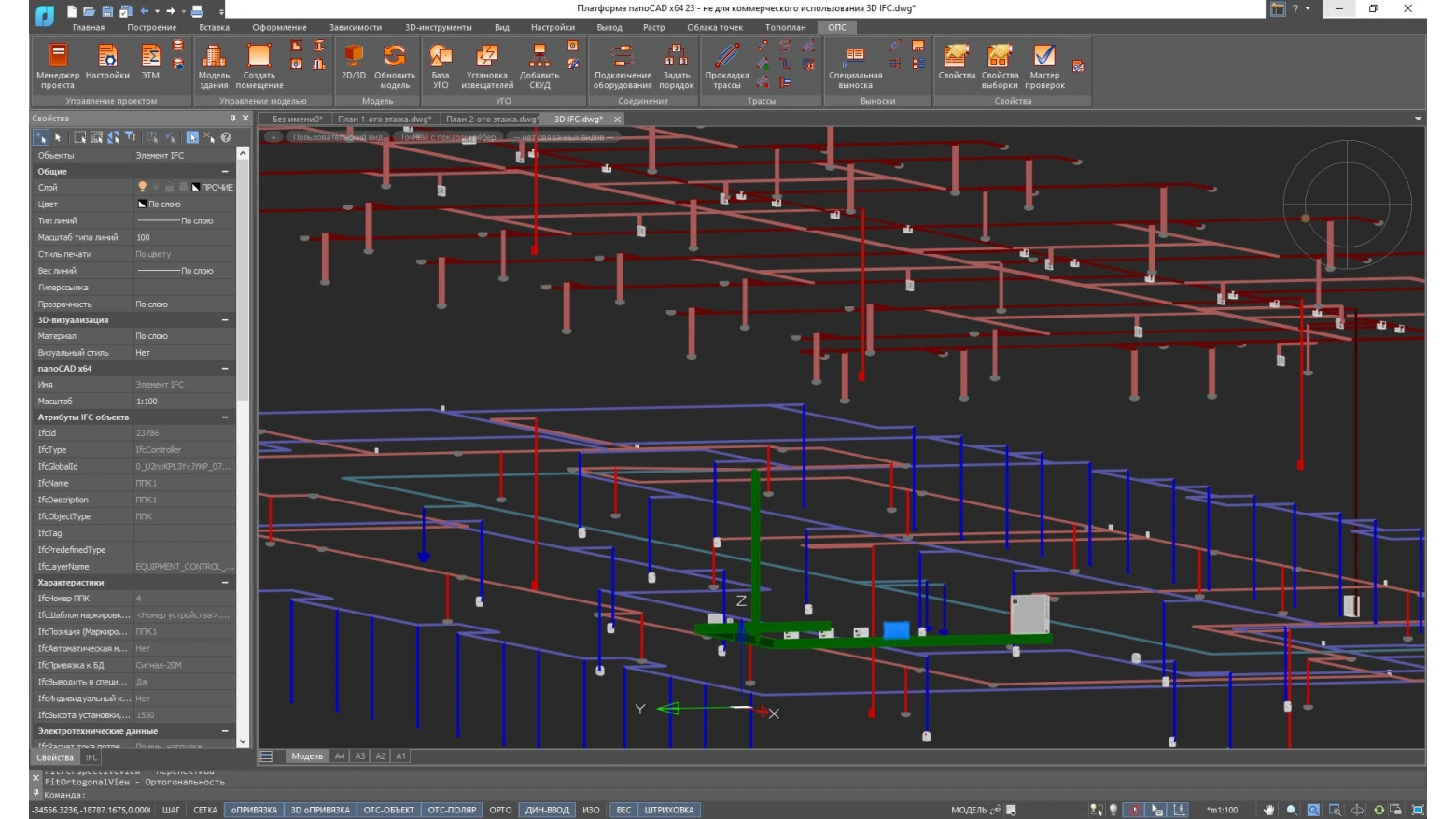

Экспорт данных

Улучшена выгрузка модели оборудования кабеленесущих систем в файл формата IFC и для среды общих данных CADLib Модель и Архив.

Модернизация маркеров

Внедрена возможность выгрузки оборудования по маркерам во вложенных объектах, таких как шлейфы и узлы крепления лотков.

Другие изменения

Повышены стабильность и скорость работы продукта, реализованы замечания и пожелания, высказанные в обращениях к разработчикам и на официальном форуме, а также исправлены неточности, собранные online-системой регистрации ошибок.
