Модуль nanoCAD «Механика»
Инженерное решение для проектирования изделий различной сложности и оформления конструкторской документации в соответствии с ЕСКД.
По запросу
По запросу
Задачи
Создание библиотек пользовательских элементов.
Расчет зубчатых передач, сосудов и аппаратов.
Ускорение и упрощение проектирования машиностроительных объектов.
Оформление чертежей согласно ЕСКД и ЕСТД.
TDMS Фарватер Web
Преимущества продукта
Библиотеки параметрических объектов
Большой выбор параметрических стандартных элементов (ГОСТ, ОСТ, DIN и ISO). В сочетании с возможностью создания пользовательских типовых элементов это позволяет значительно сократить сроки разработки проекта, максимально уменьшить объем рутинной работы и полностью сконцентрироваться на инженерном творчестве.
Автоматическое создание спецификаций
Обширный функционал для автоматического создания спецификаций по ГОСТу: простой, встраиваемой, электромонтажной, плазовой, групповых типов А и Б. Широкий спектр настроек позволяет учитывать особенности подготовки спецификаций на различных предприятиях, а также создавать пользовательские спецификации.
Гибкость настроек
Удобная работа благодаря широким возможностям настроек. Инструменты оформления конструкторской и технологической документации можно адаптировать в соответствии с требованиями внутреннего нормоконтроля предприятия, учитывая правила ЕСКД и ЕСТД.
Библиотеки параметрических объектов
В базу элементов СПДС включен обширный набор наиболее часто используемых металлических профилей, сборных железобетонных изделий, деталей креплений. Каждый объект имеет параметры, соответствующие стандарту, ГОСТу, серии.
Все возможности продукта: Модуль nanoCAD «Механика»
Развертка как отдельное тело
При работе с листовыми моделями реализована возможность создания развертки как отдельного тела. Этот функционал предоставляет больше свободы при оформлении чертежей по 3D-моделям из листовых тел. Чертежи разверток теперь можно оформлять одновременно в двух состояниях, разогнутом и согнутом, сохраняя при этом ассоциативность с 3D-моделью.
Местные разрезы
Команда Местный разрез позволяет автоматически получать изображения элементов базы типа шпоночных пазов и центровых отверстий на валах. На деталях передач и фланцах средствами этой команды можно делать полуразрезы, а на днищах и обечайках с местными разрезами – показывать их толщину.

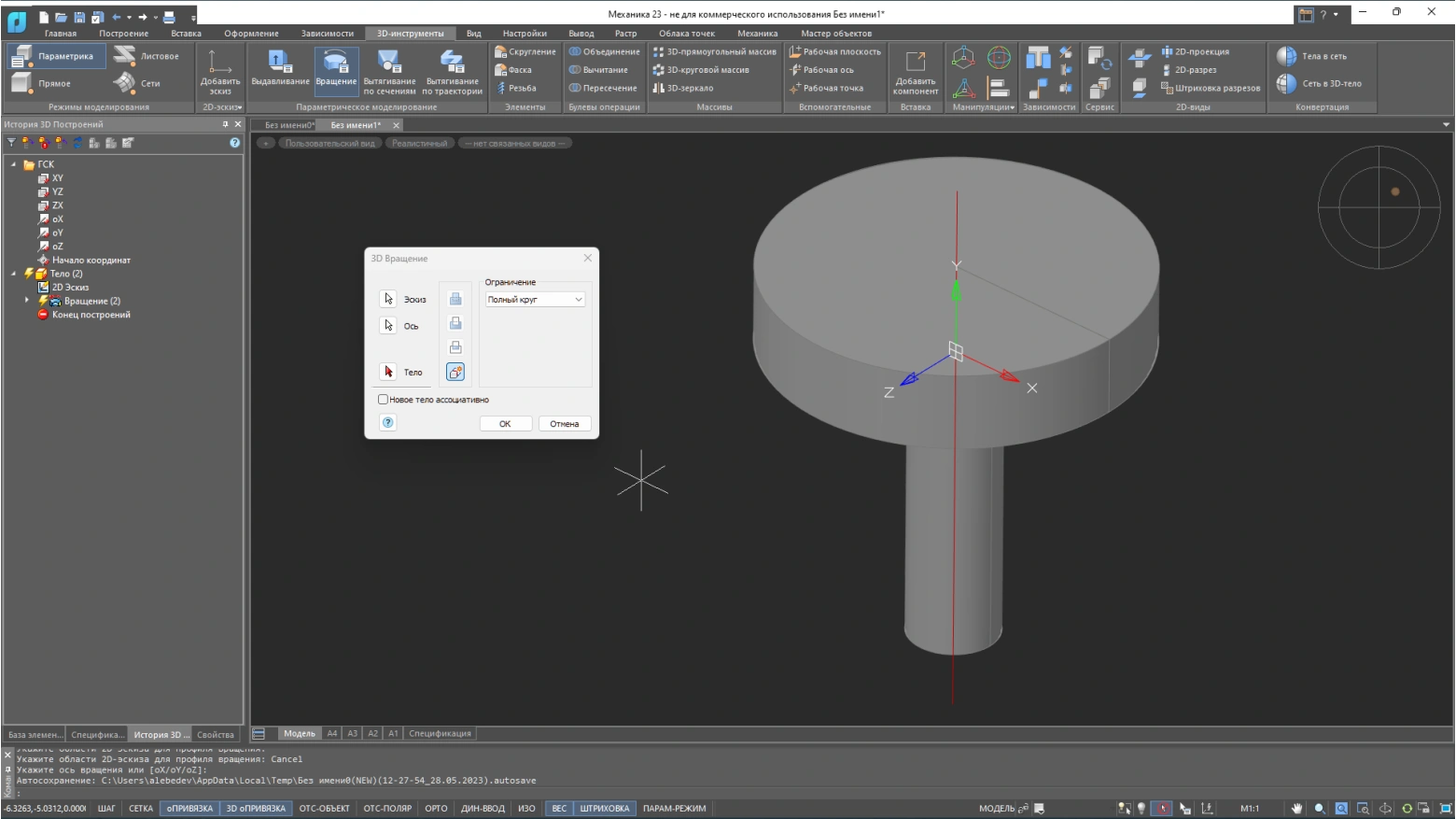

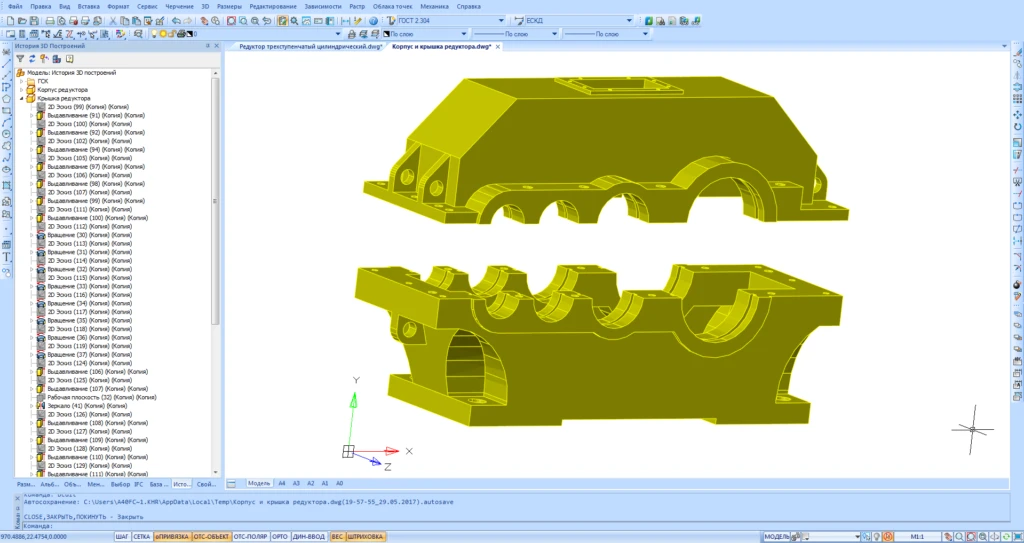

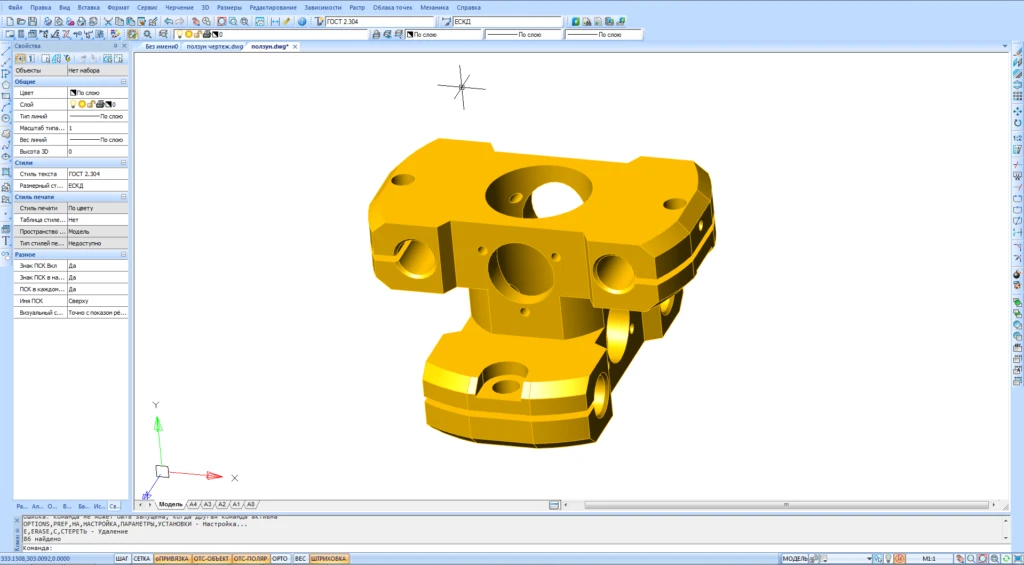

Модуль трехмерного проектирования
Стандартные инструменты трехмерного проектирования: выдавливание, вращение, вытягивание по траектории и по сечениям, фаска и скругление;
Инструменты для ориентации трехмерной геометрии в пространстве: 3D Перемещение, 3D Поворот, 3D Выравнивание;
Рабочая геометрия: плоскости, оси и точки;
Инструменты для создания плоских видов из имеющейся трехмерной геометрии;
Использование базы стандар…

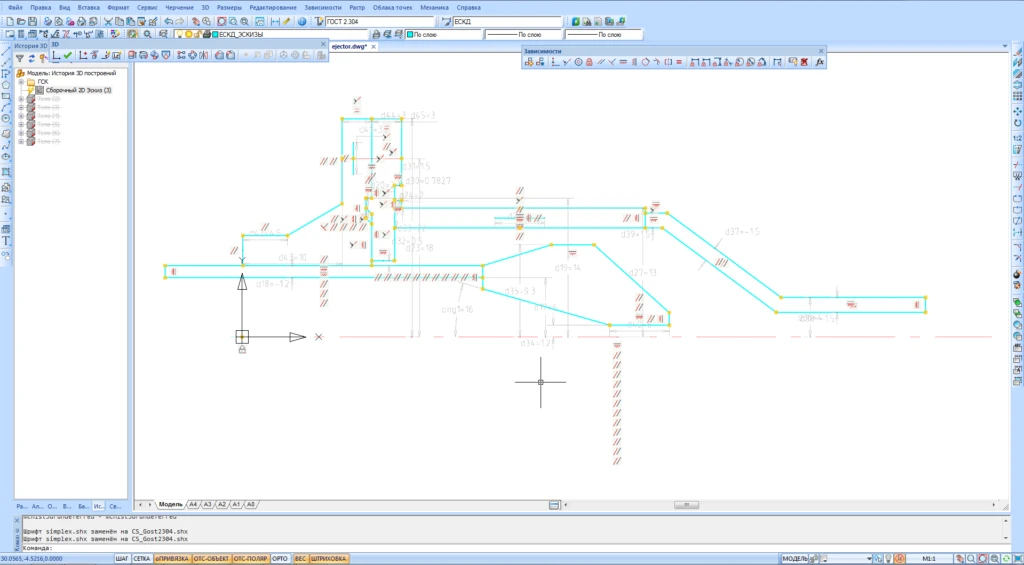

Модуль двумерных параметрических зависимостей
- Параметрические зависимости;
- Геометрические зависимости;
- Автоналожение зависимостей;
- Возможность создания систем уравнений для динамического изменения пользовательской геометрии.
Дополнительные средства
- Распознавание форматов и таблиц;
- Линии вспомогательных построений;
- Организация структуры сборки. Группы;
- Интеграция с NormaCS и TechnologiCS.
Встроенный параметризатор MechWizard
- Наложение сборочных и параметрических зависимостей на объекты;
- «Обучение поведению» стандартной детали;
- Изменение существующих элементов базы;
- Создание пользовательских элементов базы.

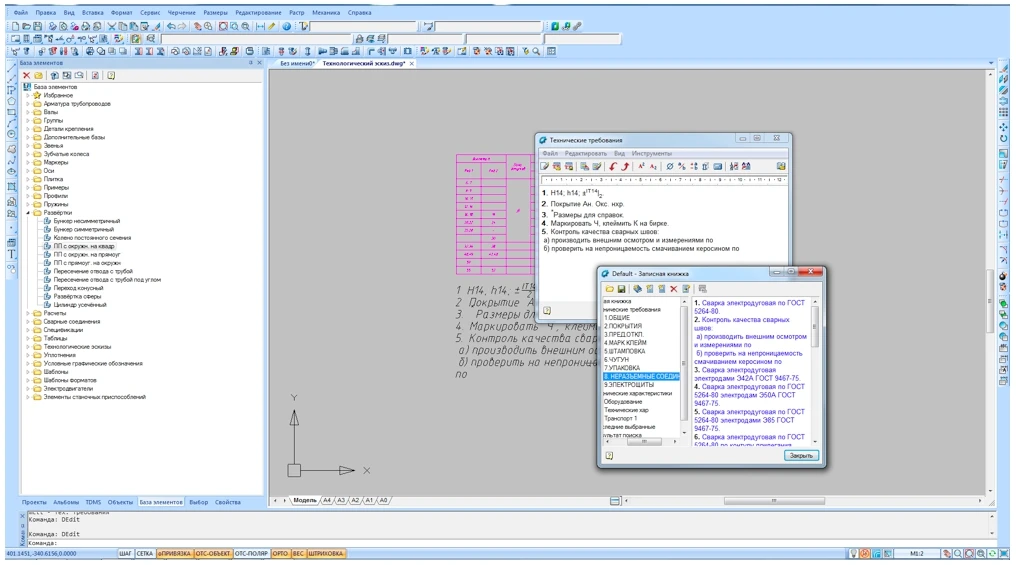

Оформление операционных эскизов
- Простановка технологических размеров;
- Обозначение опор, зажимов и установочных устройств;
- Отрисовка условных обозначений инструментальных наладок;
- Обозначение обрабатываемых поверхностей и контролируемых размеров.
Расчеты
Менеджер расчетов;
Расчеты цилиндрических и конических зубчатых зацеплений, валов, подшипниковых опор, крепежных соединений;
Расчет и генерация пружин сжатия и растяжения;
Получение документации по расчету со всеми формулами и ссылками на ГОСТ;
Расчет геометрических характеристик сечения относительно произвольных осей;
Проверочный расчет болтов по методике, изложенной в учебнике Н.Г. …
Библиотека стандартных и унифицированных элементов
Детали крепления;
Стандартные профили;
Развертки;
Условные графические обозначения элементов схем;
Технологические эскизы;
Элементы станочных приспособлений;
Детали и узлы механических передач, подшипники, валы и муфты;
Электродвигатели;
Редукторы;
Арматура трубопроводов по внутреннему и наружному конусу;
Детали сосудов и аппаратов;
Фильтр номенклатуры.
…
Проектирование трубопроводов
Автоматическое соединение элементов арматуры трубопроводом;
Интеллектуальное распознавание типоразмера, точки вставки деталей трубопровода;
Ассоциативная связь деталей арматуры трубопровода в соответствии с их значениями в базе данных;
Поддержка трубопроводов по наружному и по внутреннему конусу;
Автоматическая врезка элементов арматуры в трубопроводы;
Фланцевые соединения.
…

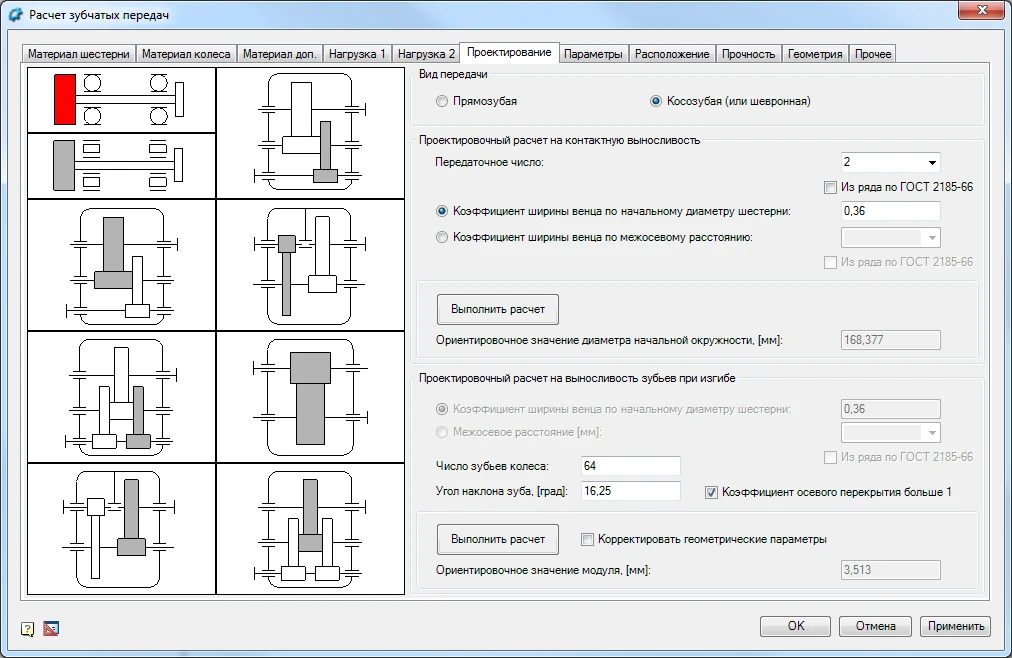

Проектирование зубчатых зацеплений
В полном объеме учтены требования ГОСТ 21354-87;
В полном объеме учтены требования ГОСТ 16532-70;
При выборе материалов добавлена возможность учитывать твердость, запас прочности, пределы выносливости, способ получения заготовки, упрочняющую обработку и т.д.;
Учтен широкий спектр нагрузок (постоянная, переменная, основная, реверсивная), позволяющий проводить расчеты даже при срабатывании …

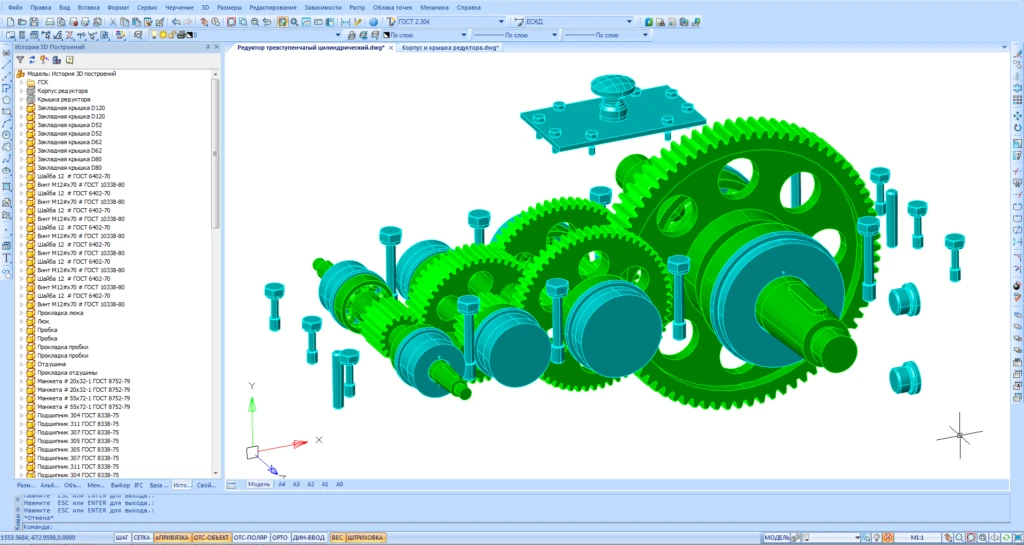

Проектирование элементов передач
- Мощный инструмент проектирования валов, осей и вал-шестерней с возможностями интеллектуального создания концов валов, шпоночных пазов, шлицев, внутренних участков валов;
- Автоматизированное создание видов, разрезов, сечений валов;
- Цепные и ременные передачи и их элементы.
Проектирование болтовых и заклепочных соединений
- Соединение пакетов деталей произвольной толщины болтами, винтами и шпильками;
- Упрощенные виды крепежных деталей в соединении;
- Соединение пакетов деталей произвольной толщины заклепками обычной и повышенной точности, пустотелыми и полупустотелыми заклепками;
- Шаблоны болтовых и заклепочных соединений.
Оформление спецификаций
- Номера позиций спецификации;
- Автоматическое получение спецификации;
- Создание пользовательских спецификаций.

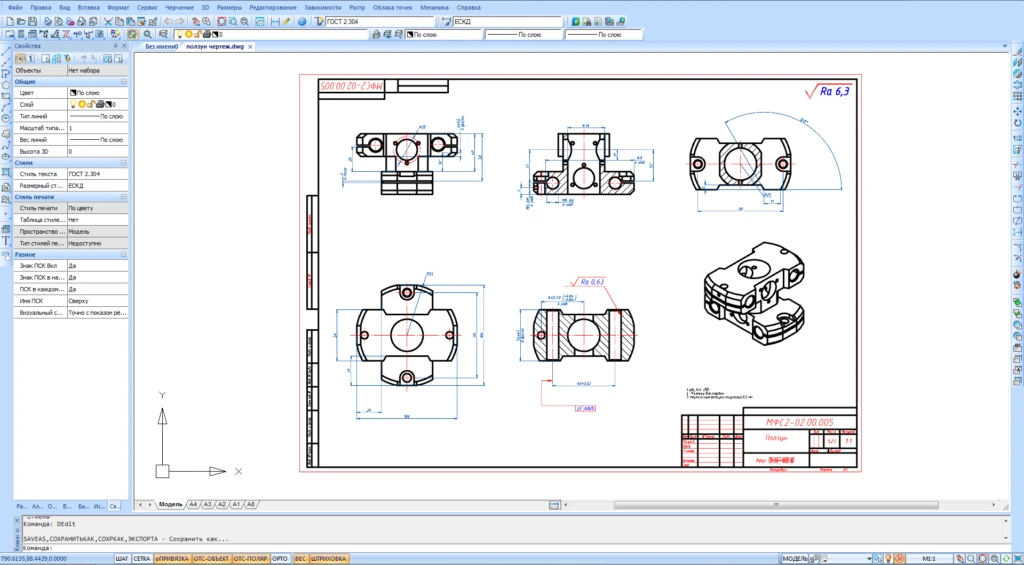

Оформление проекций чертежей по ЕСКД
Установленные шрифты и типы линий по ГОСТ;
Предустановленный размерный стиль ЕСКД;
Поля допусков и предельные отклонения размеров, а также посадки по ЕСДП;
Форматы и штампы;
Редактор технических требований и технических характеристик;
Допуски формы и расположения поверхностей;
Знаки шероховатости поверхностей;
Виды, разрезы, сечения, обрывы и разрывы;
Автоматическая сортировка б…
Типовой набор инструментов проектирования
Отслеживает изменения в 3D-модели и управляет ими. Сохраняет операции, позволяет вернуться к предыдущему состоянию модели и изменить выполненные действия. Делает более удобным процесс редактирования и добавления элементов, упрощает внесение изменений в детали и сборки, сохраняет варианты моделей. Повышает гибкость и эффективность работы с 3D-моделями.
продуманный и удобный интерфейс, обеспечив…
История 3D-построений
Отслеживает изменения в 3D-модели и управляет ими. Сохраняет операции, позволяет вернуться к предыдущему состоянию модели и изменить выполненные действия. Делает более удобным процесс редактирования и добавления элементов, упрощает внесение изменений в детали и сборки, сохраняет варианты моделей. Повышает гибкость и эффективность работы с 3D-моделями.

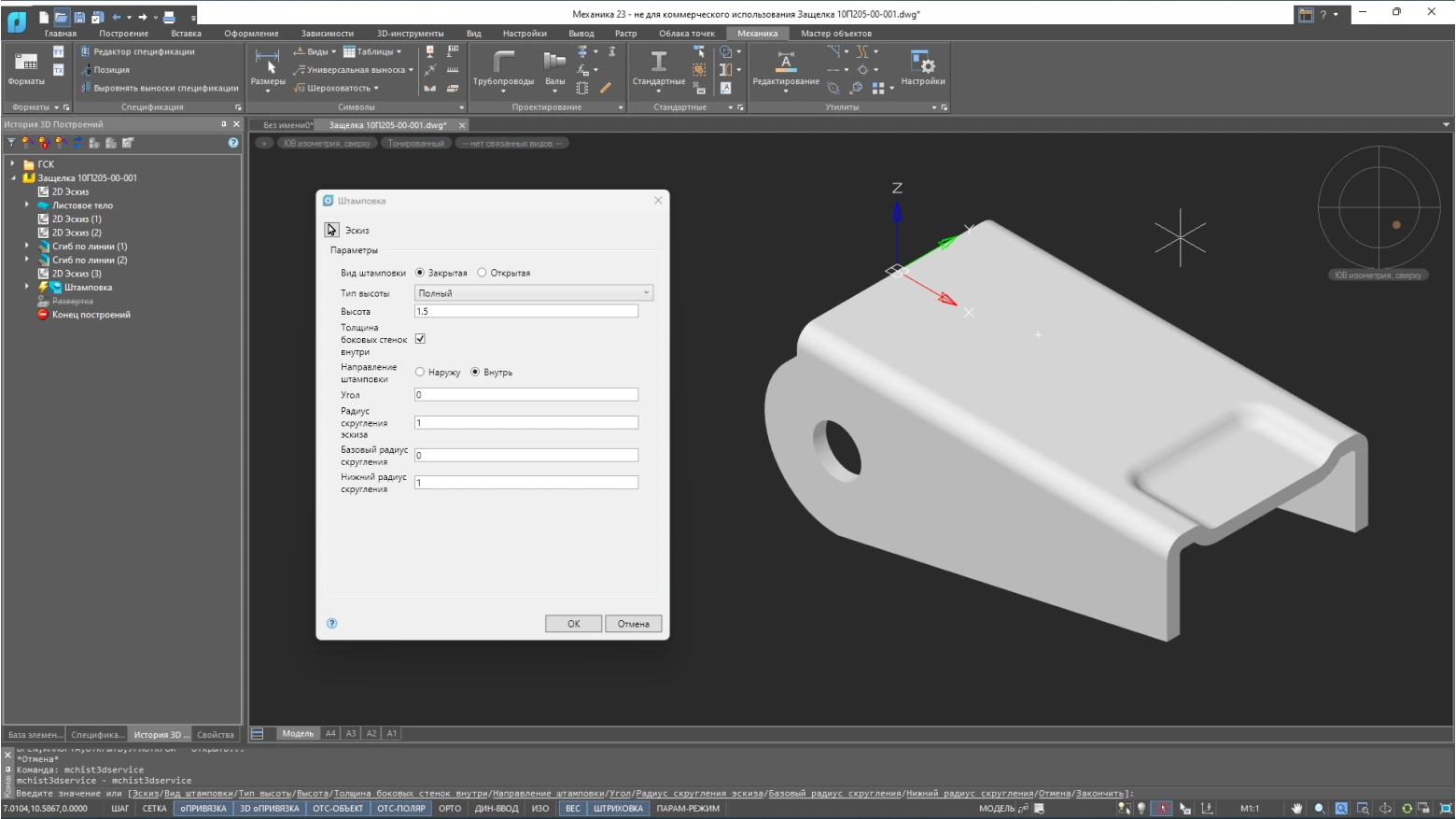

Листовое моделирование
Листовое моделирование позволяет создавать как отдельные детали с получением разверток, так и сборки из листовых деталей – например, при соединении листов металла в рамках корпуса или формировании сложной листовой конструкции. Это помогает визуализировать и анализировать взаимодействие различных деталей и компонентов в листовых конструкциях.

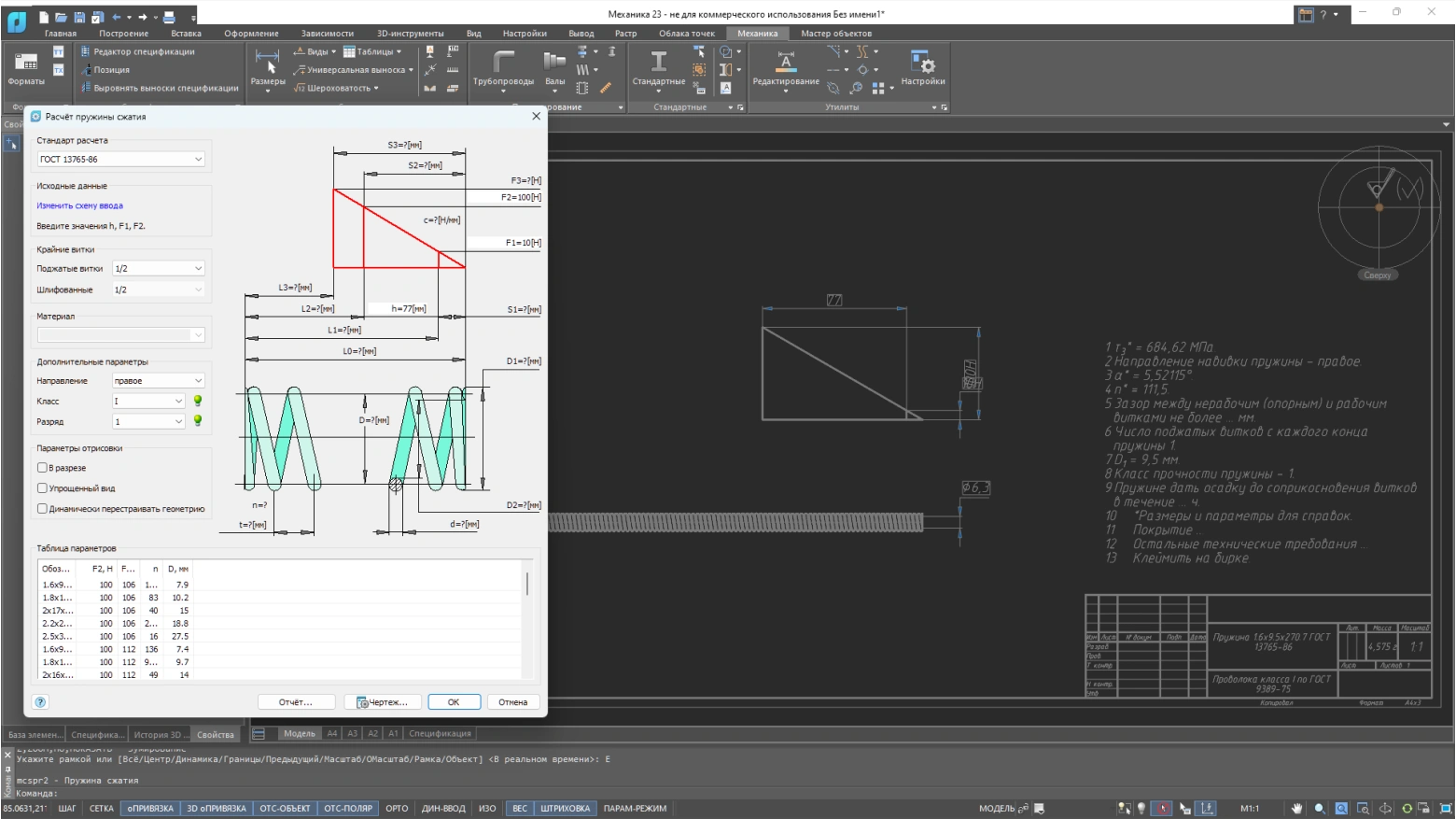

Расчет пружин
Инструмент, позволяющий рассчитывать пружины сжатия и растяжения. Пользователь может выбрать схему ввода (сила и ход, сила и прогиб или сила и длина) и задать параметры расчета. Модуль поддерживает российские стандарты, включая ГОСТ и ОСТ. После ввода параметров можно выбрать материал и выполнить расчет для создания модели, чертежа или отчета.

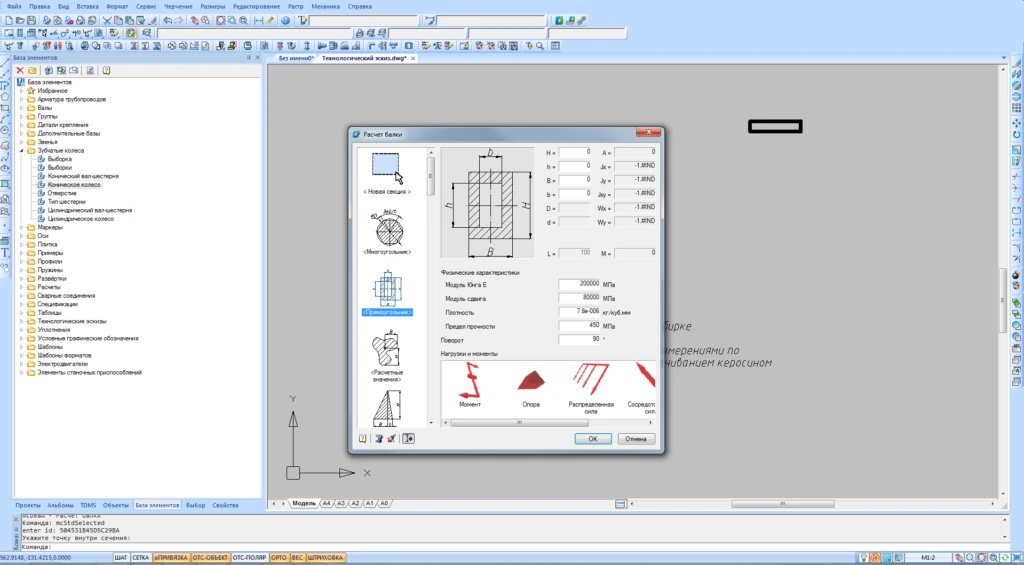

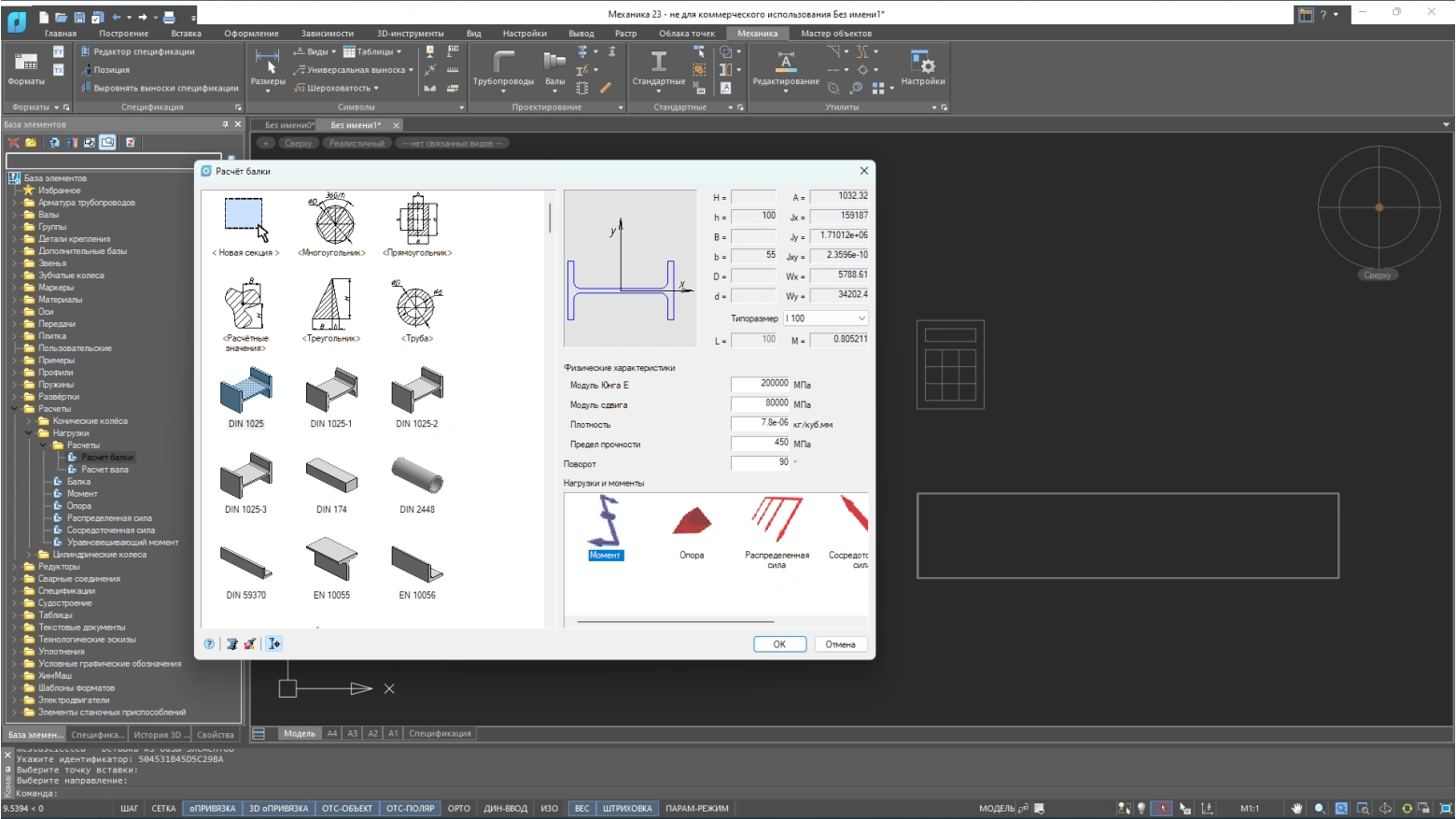

Статический расчет балок и валов
Функционал для статического расчета прямых балок и валов постоянного сечения. Можно определить сечение (стандартное, металлопрокат из базы элементов, произвольное), задать размеры, материал, опоры, нагрузки на балку и выполнить расчет с последующим построением эпюр.

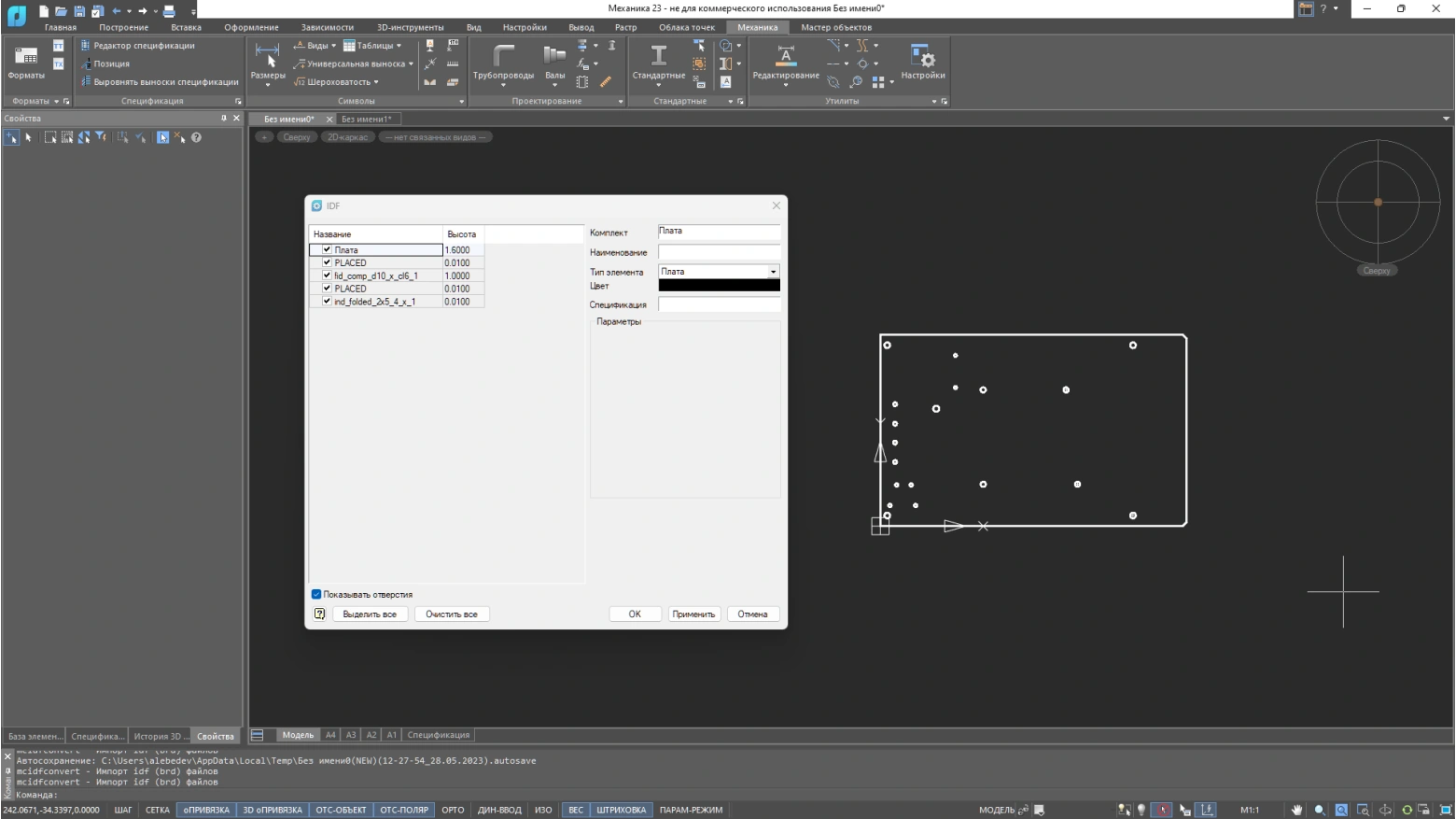

Импорт печатных плат IDF
При импорте платы из файла IDF система считывает информацию, предоставляя пользователю возможность проверить и настроить различные аспекты платы, такие как параметры, цвета и детализация.

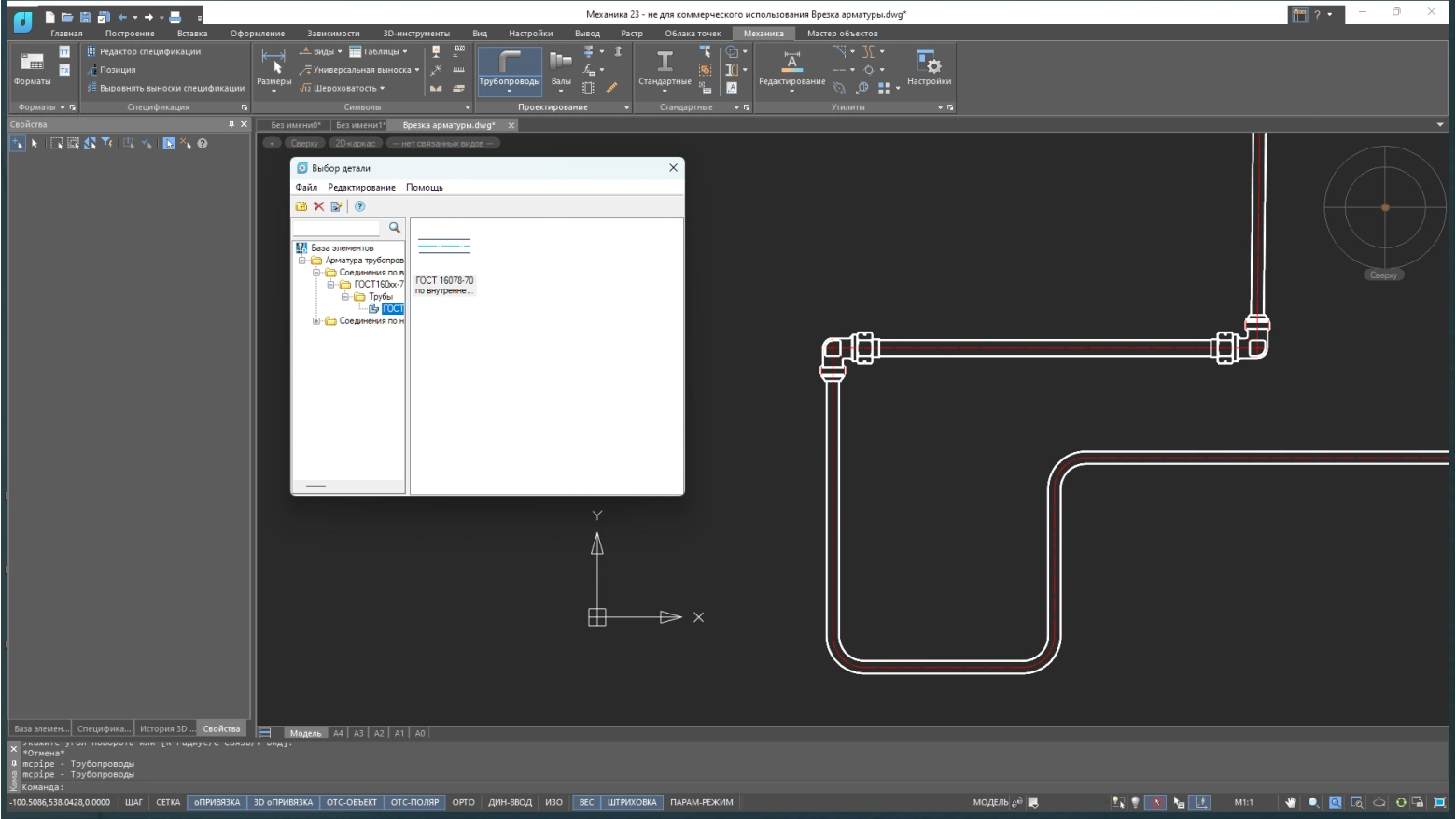

Проектирование трубопроводов
Пользователю предоставлена возможность легко и точно создавать двумерные чертежи трубопроводов. Процесс проектирования значительно упрощает обширная библиотека компонентов, таких как трубы, фитинги, клапаны и насосы. Можно выбрать необходимые компоненты из библиотеки и быстро собрать трубопровод в нужной конфигурации.
Проектирование деталей вращения
Инструменты для проектирования разнообразных деталей вращения (валы, шестерни, подшипники и другие элементы). Имеются средства проверки сборки, позволяющие обнаружить и устранить возможные конфликты или столкновения между деталями.

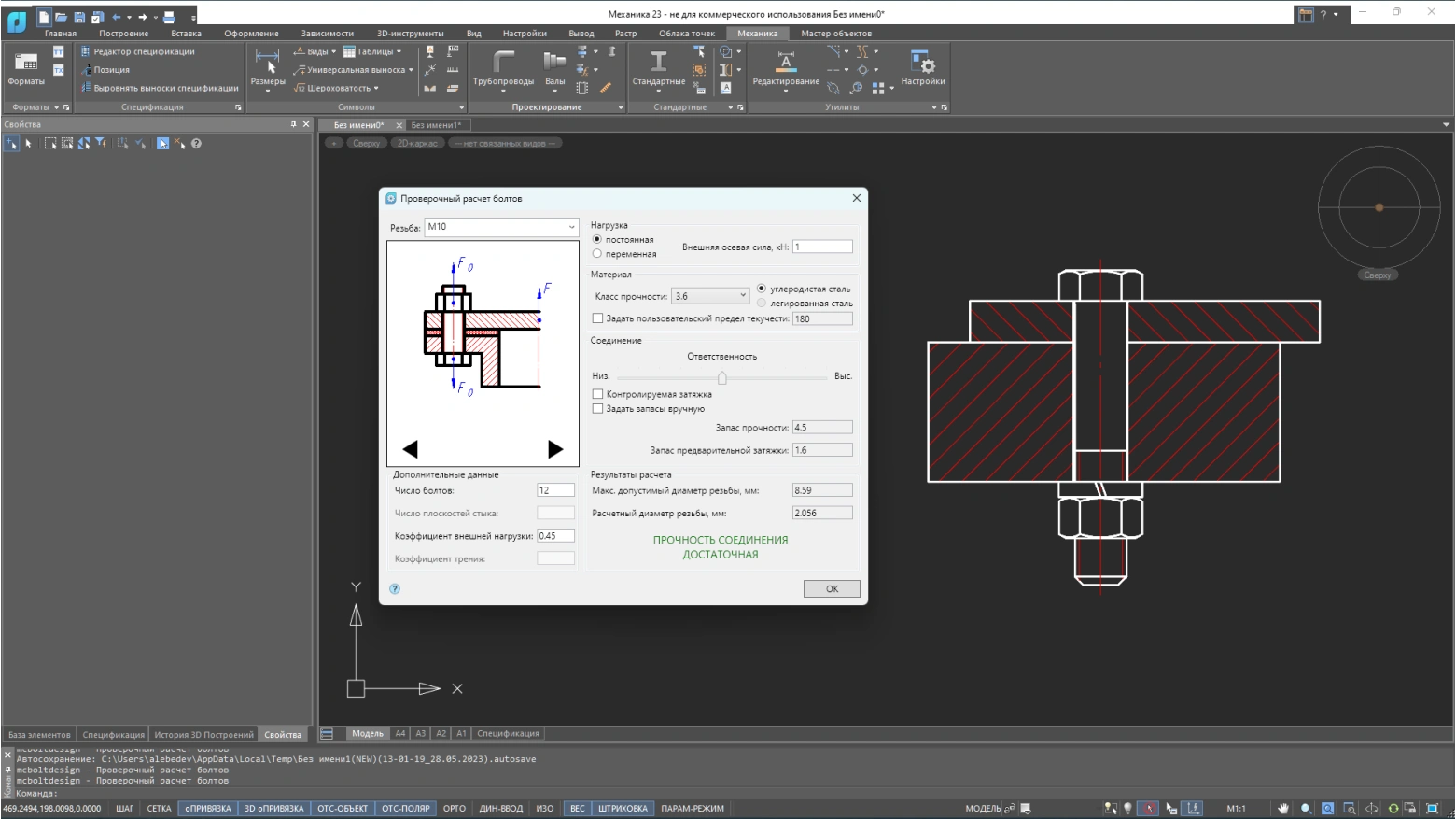

Проверочный расчет болтов
Предназначен для определения допустимости использования выбранной резьбы при заданных условиях нагружения. Расчет основан на рекомендациях ГОСТ 1759.4-87.

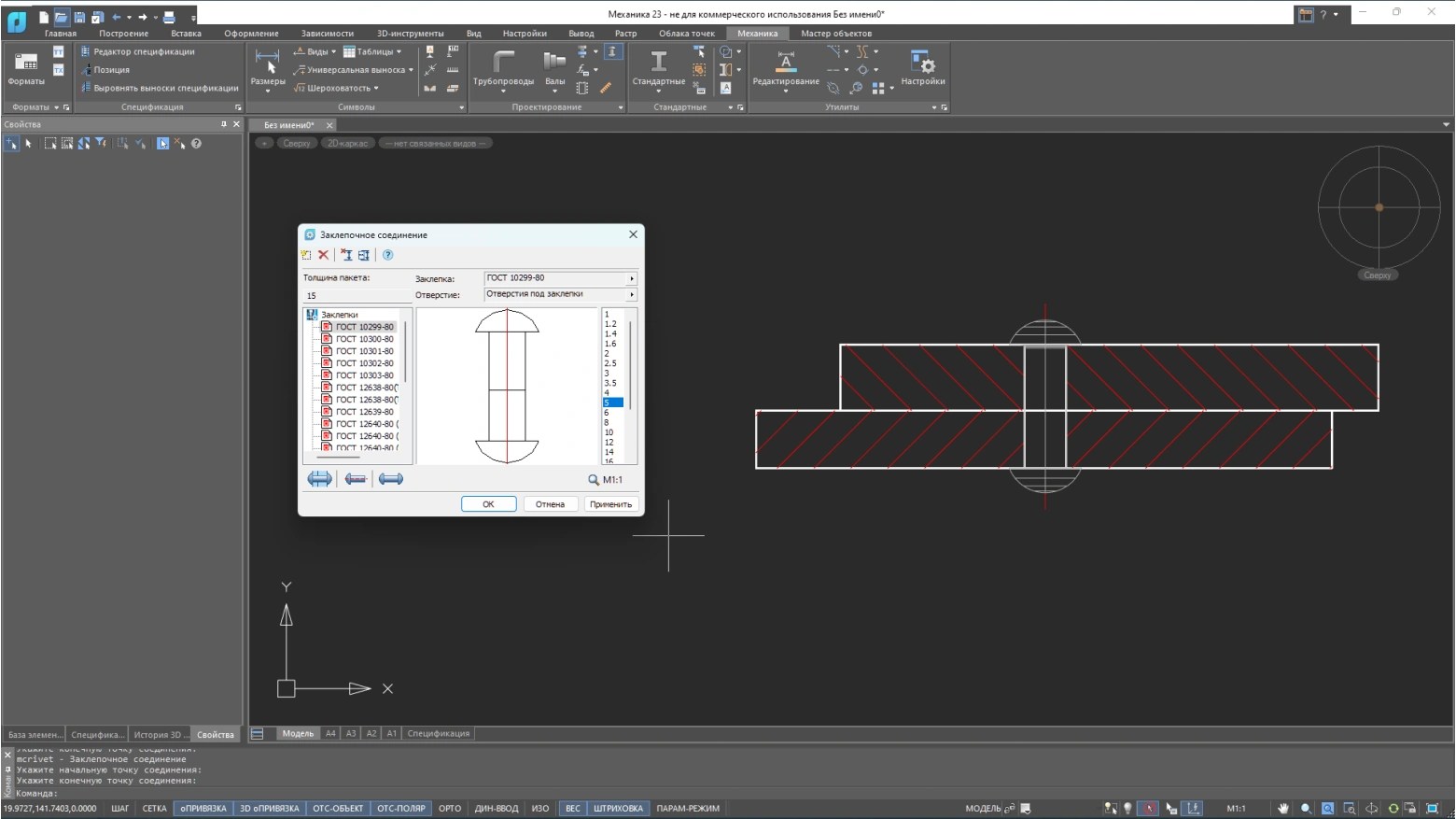

Заклепочное соединение
С помощью этого инструмента пользователи могут создавать заклепочные соединения, определять такие параметры заклепок, как диаметр, длина, тип головки.

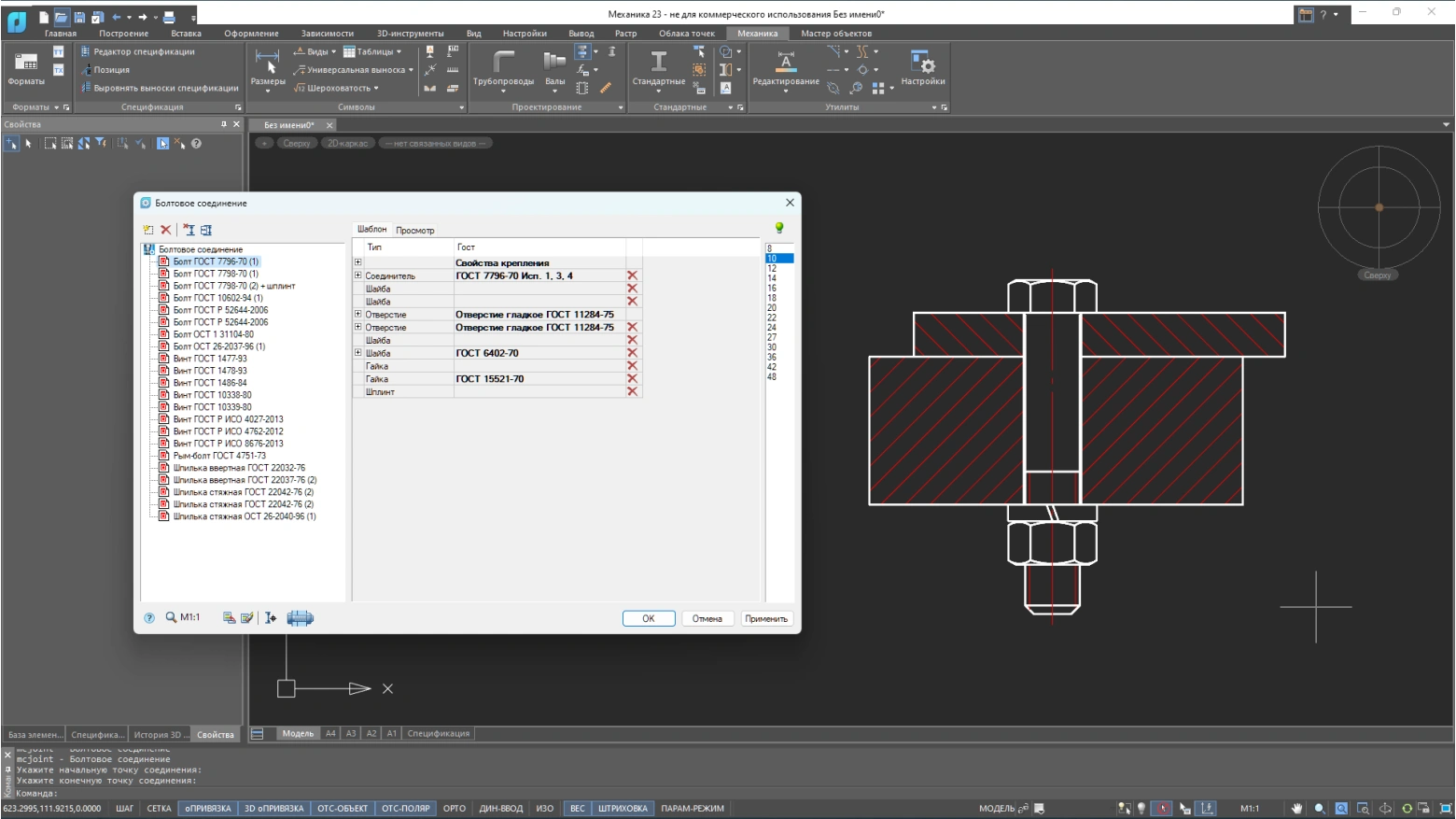

Болтовое соединение
Пользователи могут создавать болтовые соединения, определять параметры болтов, включая длину, диаметр, тип резьбы, а также выбирать соответствующие гайки и шайбы, создавая свои шаблоны. Проектирование крепежных соединений может выполняться с автоматическим подбором параметров.

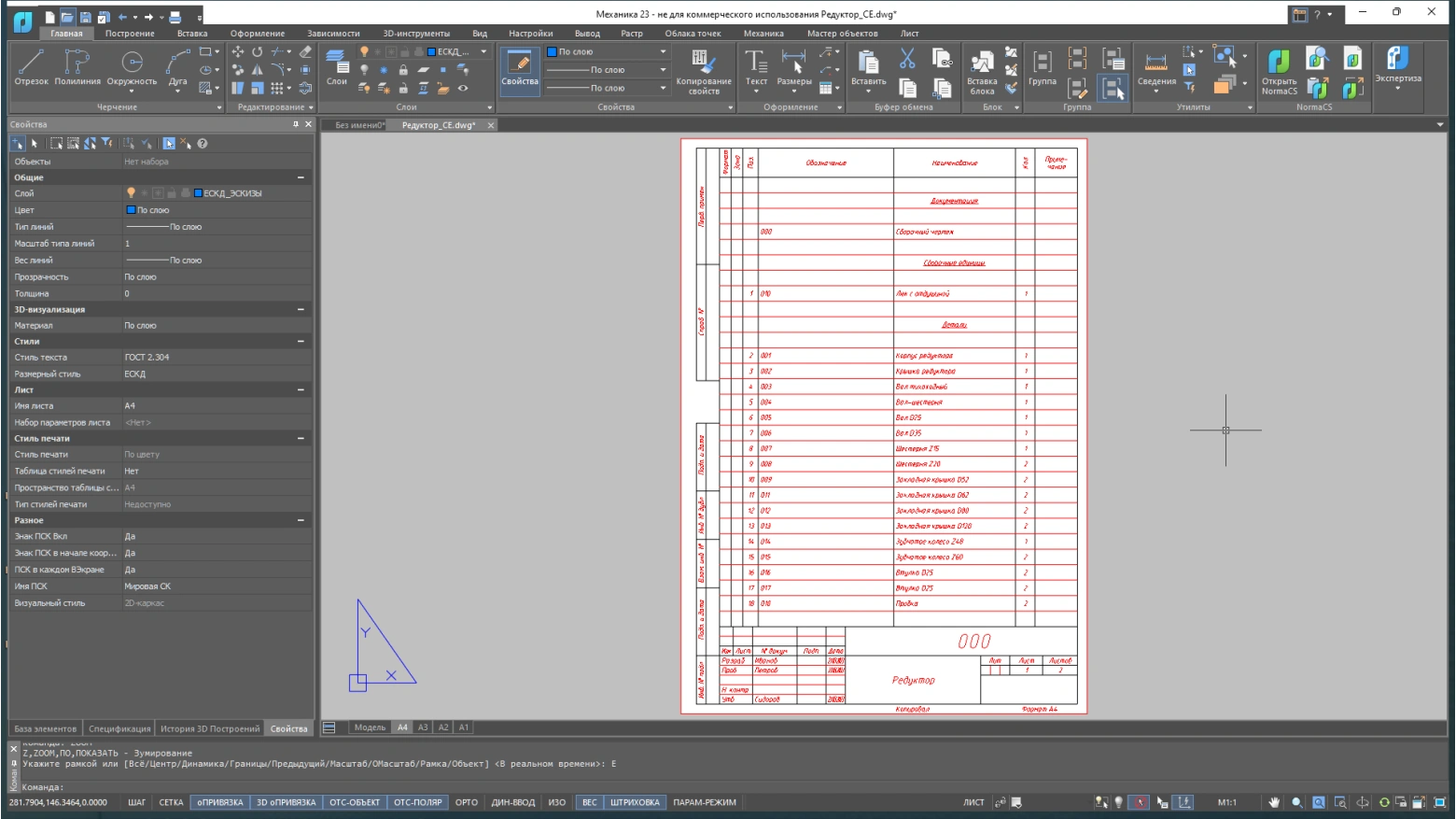

Составление спецификаций
Спецификации в модуле «Механика» являются важным инструментом организации и структурирования информации о сборочных единицах и компонентах проекта. Они позволяют создавать списки деталей, материалов, стандартных изделий и других элементов, а затем управлять такими списками. Спецификации автоматизируют работу, обеспечивая автоматическую сортировку, подсчет количества элементов, связь обозначений с …

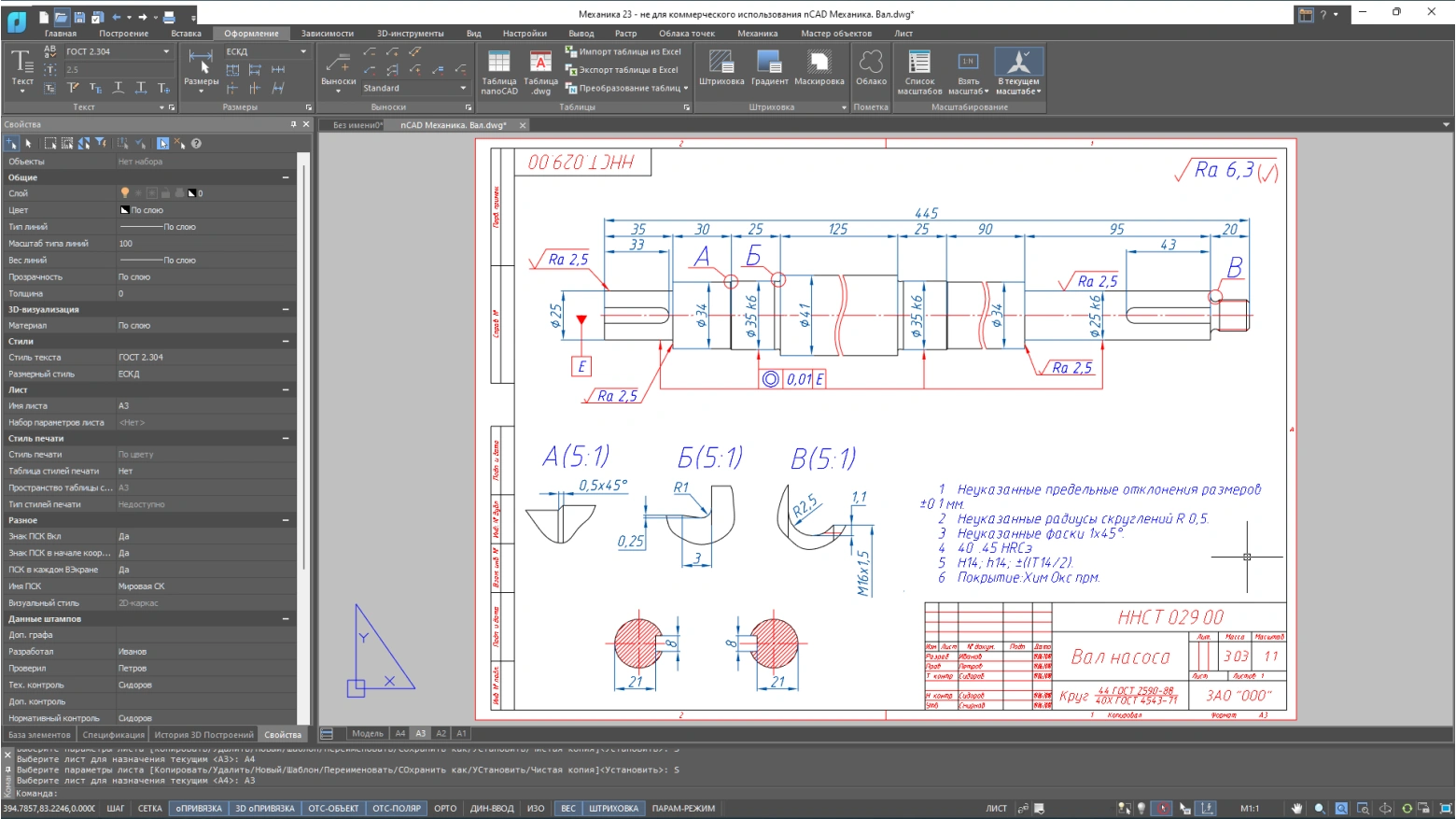

Оформление чертежей
Инструменты оформления предоставляют широкий выбор функций для создания, редактирования и форматирования различных элементов, таких как размеры, рамки, допуски формы, знаки шероховатости и маркировка. Эти инструменты позволяют точно и наглядно отобразить требования к изделию, делают более удобной работу с чертежами. Автоматизация оформления значительно упрощает и ускоряет процесс проектирования.
Наша команда поможет внедрить ПО, настроить под ваши задачи и поддержит на каждом этапе. Работаем так, чтобы вы быстрее получали результат, а не разбирались с инструментом.
Презентация продукта по ВКС
При покупке ПО обучение в подарок
Персональный менеджер
Тестовая лицензия на ПО
Техподдержка от разработчика
Помощь с установкой и интеграцией
Стоимость ПО
| Лицензии | Годовая локальная | Годовая сетевая | Постоянная локальная | Постоянная сетевая |
|---|---|---|---|---|
| TDMS Фарватер Web | - | 21 600 ₽ | - | - |
| TDMS Фарватер | - | 21 600 ₽ | - | 74 500 ₽ |
Выберите свою акцию, которая станет максимально выгодной при покупке TDMS Фарватер
TDMS Фарватер Web - бесплатно 30 дней!
Обучение при покупке TDMS Фарватер Web
Скачать дистрибутив TDMS Фарватер и пользоваться
Что нового?

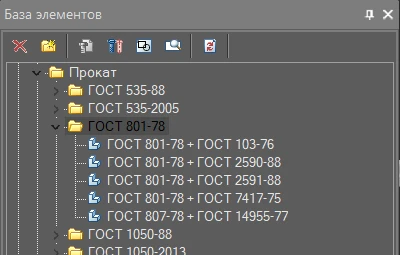

Новые материалы в базе
- Cтали ГОСТ 1050-88, ГОСТ 1050-2013, ГОСТ 4543-2016 с полным обозначением по стандартам;
- Иностранные материалы по EN, DIN и ASTM;
- Прокаты ГОСТ 801-78, ГОСТ 1051-73, ГОСТ 20072-74, ГОСТ 23570-79, ГОСТ Р 54908-2012, ГОСТ Р 56299-2014.
Сборочные единицы
Дополнительные возможности для 3D-проектирования сборочных единиц, с учётом потребностей по автоматизации создания чертежей и спецификаций.
Спецификация по 3D-модели
Возможность создавать спецификации по 3D-сборкам с автоматическим подсчетом массы в зависимости от назначенных на детали материалов.
